ADI（亞德諾半導體）的 ADRF5062 是一款基于硅工藝的無反射、差分單刀雙擲（SPDT）射頻開關，專為高頻、高線性度和高功率處理需求而設計。該器件工作頻率范圍覆蓋 100 MHz 至 13 GHz，具備低插入損耗、高隔離度和高功率處理能力，適用于測試儀器、數據轉換器接口、高速通信系統等高性能射頻應用。ADI代理 授權、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供ADRF5062 中文技術參數詳解 附原理圖。

ADRF5062 中文技術參數詳解

主要性能參數

ADRF5062 在整個工作頻段內展現出優異的射頻性能。其插入損耗在 10 GHz 以下為 0.9 dB，13 GHz 時仍保持在 1.0 dB 以內，確保信號傳輸?shù)耐暾浴Ｔ诟綦x度方面，10 GHz 以下優于 45 dB，13 GHz 時仍保持在 40 dB 以上，有效抑制端口間串擾。

器件具備出色的線性度表現：P0.1dB 壓縮點高達 34 dBm，三階交調截點（IP3）達 65 dBm，適用于高動態范圍系統。功率處理方面，直通路徑支持 33 dBm（典型值），終端路徑為 30 dBm，RF 公共端口熱切換能力為 27 dBm，滿足高功率射頻切換需求。

控制與電源配置靈活

ADRF5062 支持 CMOS 和 LVTTL 兼容控制接口，便于與多種數字控制器連接。其控制邏輯支持啟用功能，可實現所有關閉狀態，提升系統安全性與靈活性。器件可在 ±3.3 V 雙電源或 +3.3 V 單電源模式下運行。當 VSS 接地時，小信號性能保持不變，而功率處理和線性度略有下降，適用于對功耗敏感的設計。

封裝與兼容性

ADRF5062 采用 20 引腳、3.0 mm × 3.0 mm LGA 封裝，工作溫度范圍為 ?40°C 至 +105°C，適用于工業級環境。該器件與 ADRF5063（低頻截止版本，支持低至 9 kHz）引腳兼容，便于在不同頻率需求之間進行快速替換和系統擴展。

ADRF5062應用場景

ADRF5062 憑借其寬帶覆蓋、高性能線性度和靈活的電源配置，廣泛適用于以下場景：

測試與測量設備：用于高頻信號路徑切換，提升測試精度。

數據轉換器接口：在高速 ADC/DAC 前端實現差分信號路由。

高速通信系統：支持高數據速率接口的信號選擇與路徑管理。

無線基礎設施：適用于基站、中繼器等設備中的射頻信號切換。

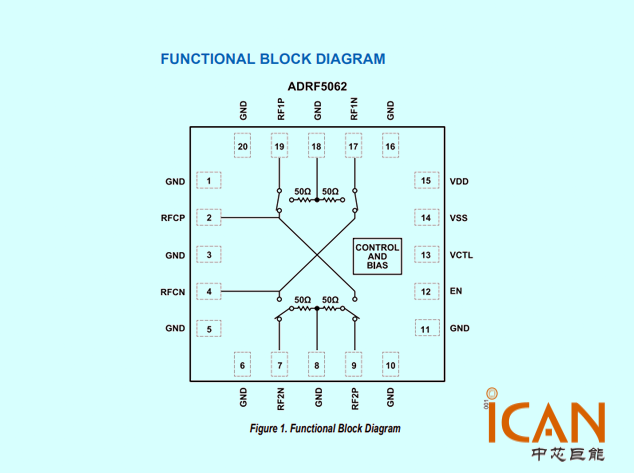

ADRF5062 原理圖

ADRF5062 訂購料號

ADRF5062BCCZN

ADRF5062BCCZN-R7
