ADATE318 （訂購料號：ADATE318BCPZ）是ADI公司推出的一款高性能、單芯片自動測試設備（ATE）解決方案，集成了驅動器、比較器、有源負載（DCL）和參數測量單元（PPMU），適用于高速數據通信、半導體測試及儀器儀表等領域。本文將深入探討其技術特性和應用場景。ADI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹ADATE318中文技術參數詳解 附引腳及原理圖。

ADATE318中文技術參數

高速驅動與接收能力

ADATE318支持高達600 MHz的數據速率或1200 Mbps的數據傳輸速度，具備三種活動狀態（數據高電平、數據低電平、終止模式）以及高阻抗抑制狀態。集成的動態鉗位功能支持高速有源端接，輸出電壓范圍為-1.5V至+6.5V，適合多種ATE應用需求。

多模式操作

該芯片可配置為雙單端驅動器/接收通道或單個差分驅動器/接收通道。每個通道包含一個高速窗口比較器和一個用于差分ATE應用的可編程閾值差分比較器，支持四象限PPMU操作，電壓范圍從-2.0V到+6.5V。

精密DAC與校準引擎

ADATE318內置24個16位DAC，用于生成所有直流電平，并配備片上校準引擎，能夠自動調整增益和失調誤差，確保信號精度。校正系數存儲于芯片內，任何寫入DAC的值都會根據相應的校正因子進行調整。

安全監控與保護

芯片集成了溫度傳感器和過壓/欠壓故障鉗位，實時監測器件溫度及運行中的電壓異常，提供全面的安全保障。此外，還支持每引腳的PPMU功能，具有五個電流范圍（40mA、1mA、100μA、10μA、2μA），適應不同測試需求。

ADATE318應用領域

半導體測試系統：利用其高速數據處理能力和精確的信號控制，適用于復雜半導體器件的測試。

電路板測試系統：通過多通道配置和靈活的輸入輸出設置，實現高效的PCB測試。

儀器儀表和表征設備：憑借其寬廣的工作電壓范圍和高精度DAC，適用于各種精密測量場景。

研發階段樣片測試：為研發人員提供快速原型驗證平臺，加速產品開發周期。

批量生產測試：滿足大規模生產的高效測試需求，降低測試成本。

ADATE318引腳圖

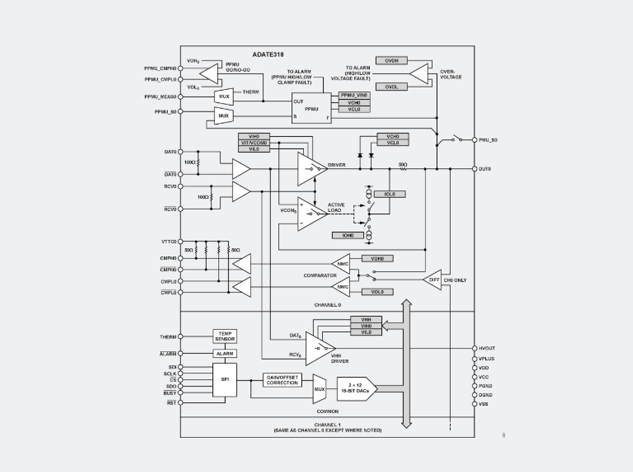

ADATE318原理圖
