在工業自動化、汽車電子等對安全性要求極高的應用中，功能安全標準IEC 61508已成為關鍵設計依據。按照該標準開發的功能安全器件，不僅具備明確的安全失效分?jǐn)?shù)（SFF）和未檢測到的危險故障率（λDU）指標，還通過集成片上診斷機制顯著提升了系統的整體可靠性，尤其在平均失效概率（PFDavg）和每小時失效概率（PFH）方面表現突出。

ADI代理授權、原廠貨源 - 深圳市中芯巨能電子有限公司將以以ADI旗下的MAX42500為例，這款高度集成的模擬前端芯片專為滿足IEC 61508 SIL等級要求而設計，集成了多個功能模塊與引腳，并內置診斷機制，可有效識別可能影響系統運行的隨機硬件故障。相比不具備此類診斷能力的傳統器件，MAX42500能夠大幅降低未被檢測到的危險故障概率，從而提高系統的功能安全水平。如需MAX42500產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

從圖1所示的功能框圖可見，MAX42500不僅整合了電源監控、信號調理、接口通信等核心模塊，其診斷架構也覆蓋了各個關鍵子系統，確保故障能被及時識別并處理。這種設計理念延續了第一部分中提到的高性能電壓監控器（如電源監視器）在改善故障檢測、提升系統完整性方面的優勢。

圖1

功能安全指標優化：PFH預算分配示例分析

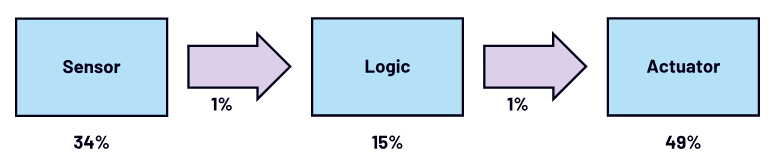

圖2展示了一個符合IEC 61508標準的安全相關系統中的典型PFH預算分配情況。可以看出，在采用具備高診斷覆蓋率的合規器件后，未檢測到的危險故障比例顯著下降，這直接帶來了兩個好處：

圖2

系統整體PFH值更低，即單位時間內發生危險失效的概率更小；

其他子系統可獲得更高的PFH配額，為系統設計提供了更大的靈活性。

這一特性對于構建復雜的安全相關系統尤為重要，尤其是在非冗余架構中，合理配置診斷型IC有助于實現更高層級的安全目標（如SIL-2或SIL-3）。

IEC 61508修訂版趨勢：診斷要求將更加嚴格

當前版本的IEC 61508:2010并未強制要求非冗余系統必須使用診斷功能，也不強制規定診斷電路需具備特定系統能力（SC）。然而，即將發布的修訂版本預計將引入多項重要變更，包括：

明確指出：除非IC是按照IEC 61508開發，否則不建議依賴片內診斷來檢測同一芯片上的故障；

引入與ISO 26262（汽車功能安全標準）一致的潛在故障指標要求；

對診斷功能提出具體的SFF要求；

規定診斷電路的系統能力等級應匹配所支持的安全功能等級。

這些變化意味著未來的設計將更依賴于真正符合IEC 61500標準的器件。因此，選擇像MAX42500這樣基于IEC 61508開發、具備完整診斷能力的IC，不僅能幫助當前項目達到功能安全目標，還能提前適配新標準帶來的技術挑戰。

隨著IEC 61508標準不斷演進，工程師在選型時不僅要關注基本性能參數，還需重點評估器件是否具備完善的診斷機制、是否符合標準開發流程。采用具備SFF、λDU指標明確且集成診斷功能的IC，將成為提升系統安全性、簡化認證流程、適應未來標準升級的關鍵策略。
