在工業與汽車系統中，混合電壓設計日益普及，其優勢包括電源效率提升、性能優化及成本控制。然而，不同電源域之間的集成面臨一個關鍵挑戰——接地不匹配。當兩個系統間的接地電位偏離預期的 0V 基準時（偏差范圍可達幾伏至幾十伏），將導致通信異常，影響系統穩定性與可靠性。

當前接地不匹配的解決方法

目前，工程師常采用三種方法來應對這一問題。一是優化 PCB 接地設計，如使用專用接地平面、星形接地或分離模擬與數字地。這種方法雖然有效，但布局復雜、空間占用大，且后期修改成本高。二是使用分立式電平位移電路，如電阻分壓器或晶體管電路。但其在高壓差場景下信號完整性差、時序不佳，且占用較多布板空間。三是采用電隔離方式，將不同電位的子系統分離。雖然隔離能有效解決接地漂移問題，但成本高、引入信號延遲，并增加電源設計復雜度。

德州儀器 TXG 系列：一種新思路

代理銷售德州儀器（TI）旗下全系列IC電子元器件-中芯巨能為您推薦推德州儀器 TXG 系列芯片，該系列芯片專為解決接地漂移問題提供了創新方案。這些電壓與接地電平轉換器能夠在不同電位域之間實現高效通信，支持高達 ±80V 的接地電位差和 1.71V 至 5.5V 的 I/O 電壓位移。其推挽輸出支持 SPI、UART、I2S、GPIO 等接口，漏極開路輸出則適用于 I2C 等應用。此外，TXG 器件支持超過 250Mbps 的數據速率，傳播延遲小于 5ns，通道間偏斜低至 0.35ns，顯著提升系統性能。

接地漂移的典型場景

1. 直流漂移

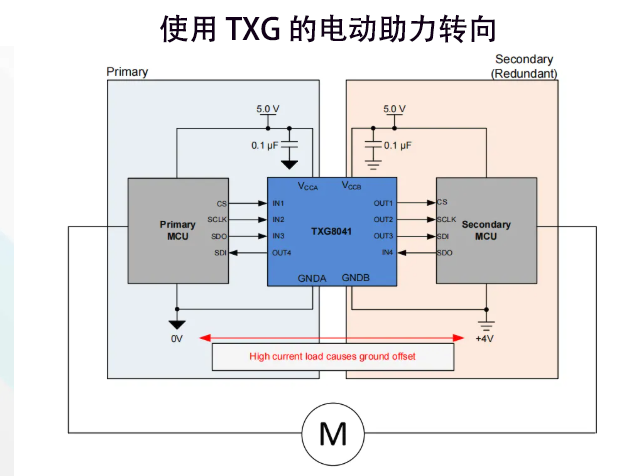

直流漂移常見于高電流負載或長接地路徑系統中。例如在電動助力轉向（EPS）系統中，兩個 MCU 之間的接地電位差可能影響通信。傳統方案使用數字隔離器，而 TXG8041 可提供更緊湊、成本更低的替代方案。

2. 交流接地噪聲

在混合信號系統中，高速數字電路可能引發接地反彈，影響模擬電路性能。例如 FPGA 與 DAC 之間的接地噪聲可能導致輸出失真，使用 TXG8042 可有效隔離噪聲，保障通信精度。

3. 有意的接地漂移

某些系統如 GaN 功率級設計中，故意引入負電壓接地以提升輸出電壓擺幅。在這種設計中，TXG8010 可實現 MCU 與 GaN 功率級之間的電位匹配。

何時使用接地電平轉換器

盡管電隔離在高壓或安全關鍵場景中不可替代，但在中低壓、非安全關鍵系統中，使用 TXG 系列接地電平轉換器可顯著降低成本與尺寸，同時提升通信性能。對于需要多電壓域通信的系統，如電池管理系統、測試設備和功率轉換器，該方案尤為適用。如需 TXG 系列選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
