Analog Devices推出的ADIN1100是一款專為工業環境設計的單端口10BASE-T1L以太網物理層（PHY）收發器，符合IEEE 802.3cg-2019標準，支持長達1700米的單對以太網（SPE）傳輸。該器件集成了完整的PHY核心、模擬電路、電源監控、時鐘緩沖及管理接口，適用于工廠自動化、過程控制、樓宇系統以及遠程現場儀表等應用。ADI代理授權、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹：ADIN1100 ：技術參數詳解、應用領域、引腳圖及原理圖。

ADIN1100技術參數詳解

高集成度，簡化系統設計

ADIN1100采用高度集成的設計架構，內部整合了以太網PHY核心、模擬前端、輸入/輸出時鐘緩沖、管理接口寄存器、MAC接口邏輯和配置控制模塊。這種集成方式不僅減少了外圍元件數量，還提升了系統的穩定性與可靠性，降低了PCB布局復雜度。

其MAC接口支持MII、RMII和RGMII三種模式，適配多種主控平臺。通過MDIO兩線串行接口，用戶可訪問PHY管理寄存器中的控制與狀態信息，便于實現網絡狀態監測與參數調整。該接口兼容IEEE 802.3第22條和第45條管理框架，確保與主流控制器無縫對接。

超低功耗，適應復雜供電環境

ADIN1100在典型工作狀態下功耗僅為39mW（雙電源模式，1.0V p-p），非常適合對能效要求較高的邊緣設備和電池供電系統。其電源設計靈活，支持1.8V或3.3V單電源供電，并可根據電壓選擇自動適配1.0V或2.4V峰峰值發送電平，滿足不同應用場景下的信號完整性需求。

此外，該芯片還提供多路I/O電壓支持，MAC接口VDDIO可選3.3V、2.5V或1.8V，增強與各類主控芯片的兼容性。

強大診斷功能，提升維護效率

ADIN1100具備豐富的自診斷與鏈路監測機制，有助于快速定位故障并優化網絡性能：

TDR（時域反射）電纜檢測：實時識別斷線、短路等物理層問題；

MSE（誤碼率指示）鏈路質量評估：量化鏈路穩定性；

幀生成與校驗功能：用于測試數據通路完整性；

環回模式與IEEE測試模式：支持本地與遠端環回測試，便于開發調試。

這些功能大大增強了系統的可維護性，尤其適用于部署在偏遠或難以接觸區域的工業設備。

ADIN1100應用領域

ADIN1100憑借其長距離傳輸能力、低功耗、高集成度和豐富診斷功能，廣泛適用于以下領域：

工廠自動化與PLC通信

過程控制系統與智能儀表

建筑自動化與安防網絡

工業IoT邊緣節點

本質安全型現場設備

ADIN1100引腳圖

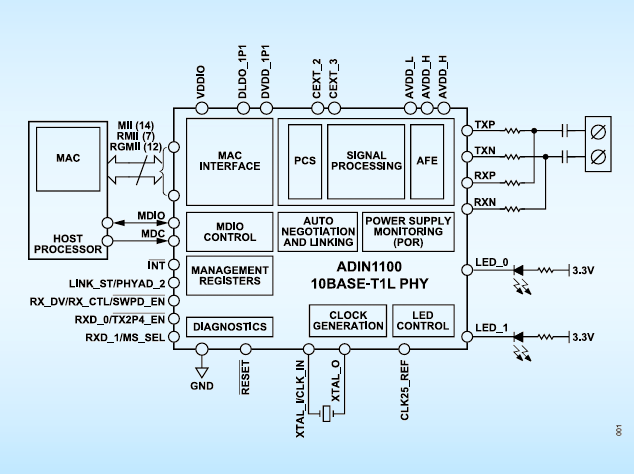

ADIN1100原理圖

ADIN1100訂購料號

ADIN1100BCPZ

ADIN1100BCPZ-R7

ADIN1100CCPZ

ADIN1100CCPZ-R7
