瑞薩電子推出的空調室外機（ODU）參考設計，是一套完整的電機控制與系統管理解決方案，專為空調壓縮機和風扇雙電機驅動應用而設計。該方案結合AC200V高壓逆變器板、通信板及MCI-HV-AC外圍模塊，支持永磁同步電機（PMSM）無傳感器矢量控制，適用于家用與輕型商用空調系統的開發。瑞薩電子代理商-中芯巨能為您介紹該參考設計的系統架構、關鍵技術特性、主控芯片推薦及提供參考設計文件。

系統架構概述

本參考設計以RX26T 32位微控制器為核心，集成三相逆變器電路，實現對壓縮機和風扇電機的協同控制。RX26T具備強大的浮點運算能力，可運行復雜的控制算法，如單分流或三分流PM無傳感器矢量控制、最大每安培扭矩（MTPA）控制以及磁場削弱控制等，確保在寬速度范圍內維持高效率與穩定性。

系統支持從啟動到高速運行的完整控制流程：

在低速或停機狀態下采用開環電流控制策略，實現平穩啟動；

中高速階段切換至感應電壓觀測器（如滑模觀測器）進行位置估算，無需霍爾傳感器或編碼器；

同時配備轉矩波動抑制、飛速啟動捕捉及跳動檢測機制，提升動態響應與運行可靠性。

關鍵技術特性

雙電機控制能力

可同時驅動壓縮機與風扇電機，實現多軸協調控制，適用于復雜熱管理場景。

高效能功率因數校正（PFC）

支持單相與交錯式PFC控制，提升電源利用率并滿足EMC標準要求。

全面的安全保護機制

包括過流、過壓、過溫檢測，保障系統在異常工況下的安全運行。

豐富的接口資源

提供四通閥、膨脹閥控制接口，溫度傳感器輸入通道，以及與室內機的通信接口，便于構建完整空調控制系統。

靈活的控制模式支持

針對不同電機類型和負載條件，支持多種控制策略組合，提升系統適應性。

應用方向與開發便利性

該參考設計廣泛適用于家用中央空調、分體式空調、熱泵系統等應用場景。配套的PM無傳感器矢量控制示例代碼，為開發者提供了直接可用的軟件框架，顯著降低開發門檻，加快產品上市進程。

推薦主控芯片：RX26T系列

作為核心控制器，RX26T系列MCU集成了高性能CPU內核、多通道PWM發生器、高速ADC、以及專用電機控制定時器，特別適合需要執行雙電機控制與PFC聯合控制的應用場景。

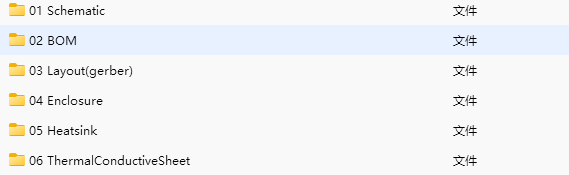

提供參考設計文件

如需以上文件或者RX26T系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司是瑞薩電子代理商，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。
