中微愛芯的AiP2842/2843/2844/2845系列是一款專為離線式開關電源（如AC-DC適配器、電源模塊）及DC-DC轉換器設計的高性能電流模式PWM控制器。該系列控制器具有外圍元件少、集成度高、性能穩定等優點，廣泛適用于反激、正激、推挽等多種拓?fù)浣Y(jié)構的開關電源系統。中微愛芯代理商-中芯巨能為您介紹AiP284x系列：核心功能、關鍵參數對比、應用領域及訂購料號。

一、核心功能與內部架構

該系列控制器采用固定頻率電流模式控制架構，具備以下關鍵功能模塊：

可調頻率振蕩器：支持通過外部電阻設定開關頻率，最高可達500kHz，滿足高頻設計需求。

精密基準電壓源：內置具有溫度補償?shù)母呔然鶞?zhǔn)電壓，為誤差放大器提供穩定參考。

高增益誤差放大器：用于反饋環路調節，提升系統響應速度與穩定性。

電流傳感比較器：實時檢測功率開關的電流，實現逐周期限流保護。

推挽輸出級結構：輸出能力強，可拉電流/灌電流驅動MOSFET，提升驅動效率。

完善保護機制：

欠壓鎖定（UVLO）：根據型號不同，具備不同閾值的帶遲滯欠壓保護

限流保護：防止因過流或短路導致的器件損壞

二、型號差異與關鍵參數對比

該系列控制器共包含4個型號：AiP2842、AiP2843、AiP2844、AiP2845，主要區別體現在欠壓鎖定閾值和最大占空比限制兩個方面：

AiP2842/AiP2843：適用于寬輸入電壓范圍、要求高占空比的應用，如高壓反激拓?fù)洹?/p>

AiP2844/AiP2845：適用于需要限制最大占空比的拓?fù)洌ㄈ缤仆臁霕颍苑乐勾磐ㄆ苹蜷_(kāi)關管直通。

三、主要性能參數匯總

四、典型應用場景

該系列PWM控制器因其高集成度與良好的適應性，適用于以下電源拓?fù)浜蛻?yīng)用領域：

AC-DC電源適配器

反激式開關電源

DC-DC升壓/降壓模塊

工業電源與通信電源模塊

電池充電器

LED驅動電源

尤其適用于需要高效率、小體積、低待機功耗的電源系統設計。

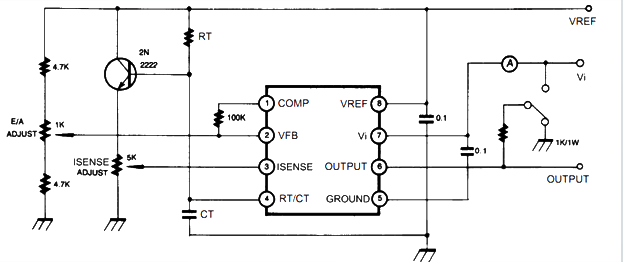

以下是AiP284x系列典型應用電路圖

五、設計建議與外圍配置要點

頻率設定：使用外部電阻連接至RT引腳，調節開關頻率，建議控制在100kHz~300kHz之間以平衡EMI與效率。

電流檢測：使用采樣電阻連接至ISENSE引腳，推薦使用低阻值高精度采樣電阻，避免引入過多損耗。

反饋環路設計：誤差放大器輸出（COMP引腳）需配合RC補償網絡，確保系統穩定性。

UVLO設置：根據輸入電壓范圍選擇合適型號，或通過輔助繞組供電設計滿足啟動電壓要求。

輸出驅動能力：推挽結構支持直接驅動N溝道MOSFET，但需注意驅動距離與寄生電感。
