瑞薩電子推出的2軸機械臂參考設計，采用其先進的電機控制解決方案，利用RX24T和RX72M 32位微控制器（MCU）實現了對帶有旋轉變壓器的2相步進電機的精確位置控制。該系統在150毫米x 153毫米的可移動范圍內，能夠以高達每秒250毫米的速度移動機械臂，并提供卓越的位置精度。瑞薩電子代理商-中芯巨能為您介紹該參考設計工作原理、應用領域及所需芯片推薦。

系統架構與工作原理

此參考設計的核心在于使用了兩個不同的MCU來完成特定的任務。RX72M主要負責數控（NC），即處理復雜的路徑規劃與協調任務；而雙RX24T則專注于每個軸上的電機控制。這樣的架構不僅提高了系統的響應速度，也確保了更高的定位精度。特別是當涉及到復雜軌跡或高速運行時，這種分工合作的方式可以有效提升整體性能。

該系統支持手臂軌跡控制（CP），允許用戶定義任何連續路徑進行操作。通過旋轉變壓器提供的200,000脈沖/轉（P/R）的高位置分辨率，實現了±0.2毫米的精確定位。此外，示例代碼中包含了位置、速度及電流矢量控制，為開發者提供了便捷的開發起點。

技術特性與優勢

高精度定位：得益于旋轉變壓器的高分辨率，系統能夠在小至±0.2毫米的誤差范圍內準確定位。

快速響應：在150毫米x 153毫米的工作區域內，機械臂能以最高250毫米/秒的速度運作，滿足高效生產需求。

靈活的應用場景：無論是服務機器人、XY載物臺驅動還是醫療設備中的應用，該設計方案都能勝任。

強大的計算能力：RX72M和RX24T MCU都配備了片上FPU，能夠高效執行復雜的數學運算，如矢量控制算法等。

應用領域

該2軸機械臂參考設計適用于多種行業，包括但不限于服務機器人、小型機械臂、助力機器人、XY載物臺驅動、自動導引車（AGV）、電動滑軌、監控?cái)z像頭定位、機床控制、紡織機械以及醫療和辦公自動化設備。其靈活性和高精度使其成為眾多應用場景的理想選擇。

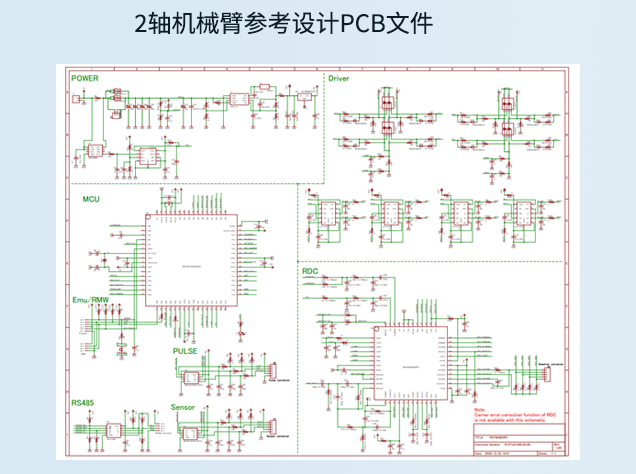

2軸機械臂參考設計文件

1、帶有 2 相步進電機的 2 軸機械臂，包含旋轉變壓器設計文件

2、RX24T、RX72M RAA3064002GFP/RAA3064003GFP 帶旋轉變壓器的 2 相步進電機的 2 軸機械臂參考指南

相關產品推薦

為了支持這一參考設計，瑞薩電子還提供了多款關鍵組件：

RAA3064002GFP 和 RAA3064003GFP：這兩款旋轉變壓器數字轉換器，能夠?qū)?lái)自旋轉變壓器的模擬信號轉換為數字信號，便于MCU處理。

RX24T系列：配備片上FPU的32位MCU，適合同時驅動兩臺電機的應用場合。

RX72M系列：專為工業網絡解決方案設計的高性能32位MCU，非常適合需要強大計算能力和實時控制的應用。
