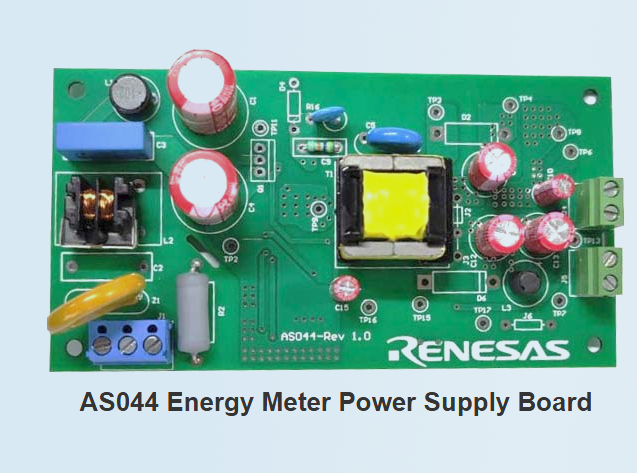

瑞薩電子Renesas推出的AS044-EMTRPSPOC1Z是一款專為智能電能表設計的10W隔離式多通道AC/DC反激電源參考設計，具備高輸入耐壓、抗磁篡改、電容保護等特性，適用于單相電能表在復雜電磁環境下的穩定供電需求。Renesas代理商-中芯巨能為您介紹該參考設計：功能亮點、關鍵芯片及電路設計圖。

核心設計目標與功能亮點

該電源系統采用鐵粉磁芯變壓器，通過IEC標準規定的0.5T磁篡改測試，有效防止外部磁場干擾導致的數據異常或計量失準。主控芯片RAA223181集成900V雪崩MOSFET，支持高達450V AC輸入電壓，適用于高壓環境下對可靠性和安全性要求較高的智能電表應用。

系統輸出采用雙路隔離結構，主輸出與輔助輸出之間具備4kV電氣隔離，確保信號與電源安全分離。此外，設計中引入“CapSaver?”技術，通過MOSFET替代傳統高壓電解電容，減少BOM成本并提升整體系統穩定性。

系統架構與關鍵器件解析

橋式整流與濾波模塊

輸入端采用DF10S橋式整流器將交流輸入轉換為直流，并配合共模電感、X電容和金屬氧化物壓敏電阻（MOV）構建EMI抑制與浪涌保護電路。其中510V MOV可有效吸收瞬態高壓沖擊，LC濾波進一步抑制高頻噪聲，提高系統的抗干擾能力。

CapSaver?電容節省機制

傳統方案中需使用兩個串聯的450V電解電容以應對過壓事件，而AS044設計通過一個500V、10Ω MOSFET（RJK6035DPP-A0）替代其中一個電容，僅保留一個22μF 450V電容即可實現相同保護效果，顯著降低物料成本并縮小PCB空間占用。

反激式變換器核心：RAA223181

作為主控IC，RAA223181內置900V MOSFET，支持通用輸入范圍（85~450V AC），工作于斷續導通模式（DCM），開關頻率固定為50kHz，并采用谷值開通技術以降低開關損耗和EMI輻射。其具備多重保護機制，包括：

同時滿足EN55022/CISPR 22 Class B傳導EMI限值，并通過IEC61000-4-5標準的4kV浪涌測試，適用于嚴苛工業環境。

過載保護（OLP）

輸出短路保護

輸入欠壓（Brownout）

VCC過壓/欠壓保護

峰值電流限制

初級繞組短路檢測

過溫保護

LDO穩壓輸出：RAA214250
在次級側，RAA214250作為線性穩壓器，將來自變壓器的18V輸入調節為12V/0.5A輸出，提供穩定的低壓供電給MCU或其他模擬前端電路。該器件支持1.224V至18V寬輸出調節范圍，典型壓差僅為269mV，適合低功耗、高性能場景。

工程應用場景建議

AS044-EMTRPSPOC1Z電源設計主要面向以下應用：

單相智能電能表

高精度電能量監測設備

智能電網終端設備

具備防篡改要求的電力儀表

工業自動化系統中的電源模塊

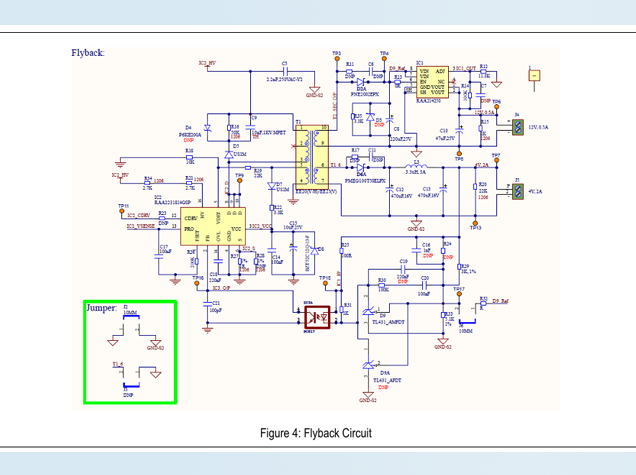

該參考設計電路設計圖
