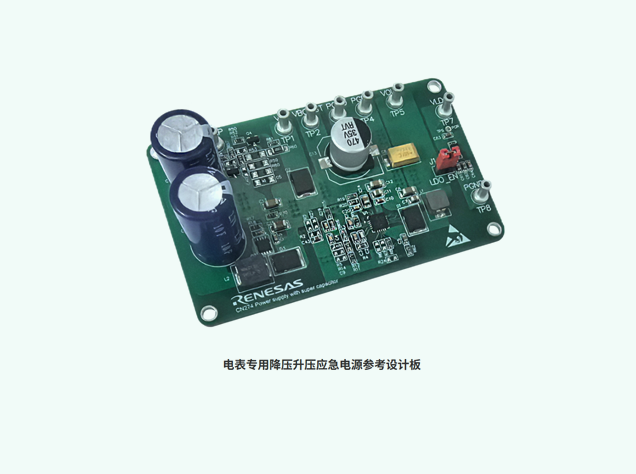

在嵌入式系統和工業控制領域，對于具備斷電保護能力的電源架構需求日益增長。瑞薩電子推出的CN274-BBGASPPOCZ評估板，是一款以超級電容作為后備電源的參考設計方案，采用ISL85403雙級升降壓控制器和ISL9001A低壓差線性穩壓器（LDO），為需要寬輸入電壓范圍、低功耗及升/降壓功能的負載點（PoL）應用提供了高效率、緊湊型解決方案。瑞薩電子代理商-中芯巨能為您介紹該設計方案的工作原理、參數規格及配套芯片推薦。

系統組成與工作原理

該電源系統由主控DC/DC轉換器ISL85403、LDO穩壓器ISL9001A以及超級電容儲能模塊構成：

ISL85403 是一款集成127mΩ高邊MOSFET的同步升降壓控制器，支持三種配置模式：同步降壓、雙級升降壓和非反相降升壓模式。本設計采用雙級升降壓拓?fù)洌谕獠侩娫创嬖跁r(shí)工作于降壓模式，為后端負載提供穩定輸出；當主電源斷開后，自動切換至升壓模式，從超級電容中提取能量并維持系統運行，最低可利用至0.3V。

ISL9001A 作為輔助電源通道，提供1.8V LDO輸出，最大輸出電流達300mA，用于為低噪聲或關鍵路徑電路供電。

超級電容（VCAP） 額定電壓為2.5V，在主電源接入期間由ISL85403管理充電過程。斷電后，超級電容成為系統的備用能源，確保數據保存或關鍵操作的完成。

設計規格參數

輸入電壓 VIN：12V ~ 14V

ISL85403 輸出電壓 VOUT：3.3V

ISL9001A 輸出電壓 VLDO：1.8V

ISL85403 最大輸出電流：2.5A

超級電容額定電壓：2.5V

應用優勢

靈活的電源拓?fù)浣Y(jié)構：支持多模式配置，適應復雜輸入電壓波動場景；

高效的能量回收機制：超級電容放電深度可達0.3V，提升能量利用率；

雙路獨立輸出：一路為主輸出3.3V，另一路LDO為敏感電路提供低紋波電源；

高可靠性與低維護成本：無電池方案避免了化學老化問題，適合長時間待命應用；

便捷的接口設計：標準測試點布局（TP1~TP5），便于工程師進行測量與調試。

測試流程簡述

將外部電源連接至VIN（TP1）與GND（TP3），負載接至VOUT（TP5）與GND（TP4）；

設置輸入電壓為12V~14V，啟動系統，此時ISL85403進入Buck模式，超級電容開始充電；

使用示波器監測輸出電壓是否穩定在3.3V，并確認超級電容電壓上升正常；

待超級電容充滿后，斷開主電源，觀察輸出電壓是否仍維持3.3V，同時監測超級電容電壓下降曲線；

可通過TP2（VBOOST）進一步分析升壓階段的工作狀態。

推薦配套芯片

ISL85403：高性能同步升降壓控制器

ISL9001A：低噪聲、高PSRR LDO

其他推薦外圍元件詳見BoM清單，包括濾波電容、功率電感、MOSFET等
