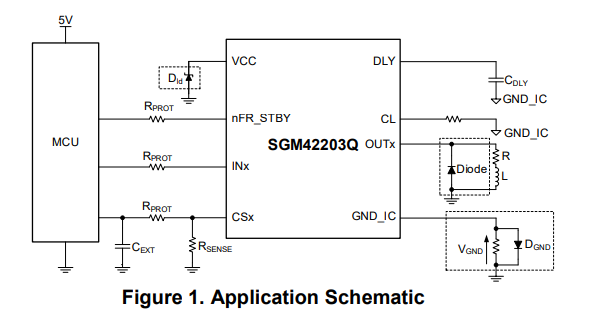

SGM42203Q （訂購料號：SGM42203QPTS16G/TR）是圣邦微一款專為汽車應用設計的高側驅動器，適用于電阻性、電感性及容性負載的控制。其高集成度與多重保護機制，使其成為車載系統中驅動繼電器、LED模塊、電機等關鍵組件的理想選擇。圣邦微代理授權、原廠貨源- 深圳市中芯巨能電子有限公司為您介紹SGM42203Q（圣邦微汽車高側驅動器）中文參數詳解 ，附引腳圖和典型電路應用圖。

SGM42203Q中文參數詳解

核心功能與電氣特性

該器件工作電壓范圍寬，支持5V至36V輸入，適應多種車載電源架構。其內部采用低導通電阻（RDSON）設計，典型值為86mΩ/通道，有助于降低導通損耗，提高能效。在關斷狀態下，器件的靜態電流極低，典型值僅為3.5μA，有助于延長車載電池續航時間。

SGM42203Q支持3V與5V邏輯輸入，兼容多種主控平臺，包括基于ARM Cortex-M系列的MCU及FPGA控制器。其兩個通道均支持高精度負載電流檢測，電流檢測增益為1655，可通過外部ADC讀取負載狀態，實現系統級實時監控。

過流保護與電流限制機制

該驅動器內置可編程過流保護功能，支持2.5A、5A、10A、15A四檔設置，用戶可根據具體負載特性進行配置。當檢測到過載時，內部屏蔽時間機制將啟動，允許電流在設定時間內回落至較低水平，從而避免瞬態負載導致的誤關斷，提升系統穩定性。

此外，SGM42203Q還具備輸出電流折返功能，可在過載條件下限制輸出功率，防止器件過熱損壞。

故障檢測與保護機制

SGM42203Q集成了豐富的故障檢測與保護功能，確保在復雜車載環境下的高可靠性。具體包括：

電流檢測引腳反饋：用于實時監測負載電流，當發生過載、短路至地或過熱時，故障信號將通過電流檢測引腳輸出。

熱關斷保護：具備帶鎖存或重啟選項的熱保護機制，防止因長時間過載導致的溫度失控。

欠壓與過壓保護：在電源電壓異常時自動關閉輸出，保護負載與驅動器。

接地丟失與電池丟失檢測：增強系統在異常電源狀態下的安全性。

電感負載負壓鉗位：防止電感反沖電壓損壞器件。

控制與復位功能

SGM42203Q提供nFR_STBY（故障復位待機）引腳，用于控制器件的復位與待機狀態。拉低該引腳將觸發復位操作；將所有輸入引腳與nFR_STBY拉低后，器件將進入低功耗待機模式。

封裝與適用標準

該器件采用綠色TSSOP-16A封裝，帶有裸露焊盤，便于散熱。符合AEC-Q100汽車電子委員會Grade 1標準，工作溫度范圍為-40℃至+125℃，適用于嚴苛的車載環境。

SGM42203Q應用場景

SGM42203Q廣泛適用于各類車載控制系統，包括：

車燈控制（前大燈、尾燈、轉向燈）

電機驅動（車窗、座椅、風扇）

繼電器替代方案

智能配電系統

SGM42203Q引腳圖

SGM42203Q引腳圖
