近日，圣邦微電子發布全新功率MOSFET產品——SGMNL12330（訂購料號：SGMNL12330TTEN6G/TR），這是一款面向高功率密度與高頻應用場景的30V單N溝道功率MOSFET，采用緊湊型TDFN-2×2-6BL封裝。該器件在性能、效率和可靠性方面均有出色表現，適用于PWM控制、電源負載開關、電池管理以及無線充電等多種電源系統應用。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您介紹SGMNL12330：產品特點、應用領域、引腳圖及等效電路電路圖。

SGMNL12330產品特點

高電流能力，低導通損耗

SGMNL12330具備出色的電流處理能力，在+25°C環境下可持續輸出高達10A的電流，脈沖電流支持最高達40A，可輕松應對瞬態負載需求。其導通電阻典型值僅為9mΩ（@VGS=4.5V），顯著降低了導通狀態下的功率損耗，從而提升整體系統能效，減少發熱，延長設備使用壽命。

此外，該MOSFET具備優異的動態響應特性。總柵極電荷（QG）低至21.1nC，結合快速的開關延遲時間（開啟延遲10.9ns，關斷延遲28.5ns），使其非常適合用于高頻PWM調制電路，滿足現代電源拓?fù)鋵Ω咚偾袚Q的需求。

寬電壓驅動，可靠性強

SGMNL12330支持±12V寬范圍柵極驅動電壓，增強了設計靈活性，便于適配不同類型的驅動IC或控制器。在熱管理和穩定性方面，該器件的工作結溫范圍為**-55°C至+150°C**，適應多種復雜環境條件。同時，其具備高達67.3mJ的雪崩能量耐受能力，可在過壓或短路等異常工況下維持穩定運行，保障系統安全。

在保護機制上，SGMNL12330集成了熱關斷與逐周期電流限制功能，有效防止因過熱或過流導致的損壞，進一步提升系統的魯棒性。

SGMNL12330應用領域

憑借其卓越的電氣性能和緊湊設計，SGMNL12330可廣泛應用于多個領域，包括：

DC/DC轉換器

電池管理系統

無線充電模塊

工業自動化設備

負載開關與電源管理單元

SGMNL12330引腳圖

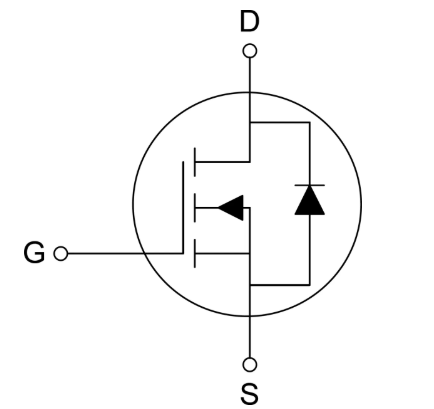

SGMNL12330等效電路圖

如需SGMNL12330產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
