對于自動測試設備（ATE）工程師而言，面對日益復雜的半導體測試需求，選擇一款集成度高、性能穩定、可編程性強的引腳電子（PE）器件至關重要。ADI推出的 ADATE320 正是一款面向高端ATE應用的完整單芯片解決方案，集成了驅動器、比較器、有源負載（DCL）和四象限參數測量單元（PPMU），適用于高速數字與混合信號器件的測試。ADI代理授權、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹 ADATE320 產品優勢附原理圖。

一、核心架構與性能優勢

1. 高速、高精度驅動能力

ADATE320支持高達 1.25 GHz / 2.5 Gbps 的數據速率，具備三種驅動模式：高電平、低電平、終止模式，以及高阻抗抑制狀態。其輸出電壓范圍為 ?1.5 V 至 +4.5 V，并集成動態鉗位功能，可有效抑制傳輸線反射，提升信號完整性。

最小脈沖寬度：400 ps

確定性抖動：25 ps

輸出阻抗控制：50.0 Ω 精準端接

2. 多模式接收與比較功能

ADATE320支持雙單端或單差分通道配置，每個通道集成高速窗口比較器和可編程閾值差分比較器，適用于復雜的差分信號測試。

輸入等效上升/下降時間：100 ps

比較器輸出擺幅：

ADATE320：250 mV CML 輸出

ADATE320-1：400 mV CML 輸出（增強信號完整性）

3. 四象限PPMU與有源負載支持

每引腳集成四象限PPMU，支持電壓與電流雙向控制，適用于精密參數測量。

PPMU電壓范圍：?1.5 V 至 +4.5 V

電流范圍：±40 mA、±1 mA、±100 μA、±10 μA、±2 μA

漏電流模式：典型值<5 nA，適用于高阻態測量

4. 集成16位DAC與自動校準機制

所有直流電平均由專用16位DAC生成，內置增益與失調校準寄存器，支持自動加/乘校正，確保長期測試中的測量精度。

校正系數可存儲于芯片內

DAC編程自動應用校正因子，提升測試一致性

二、系統集成與安全性設計

SPI接口：用于配置功能模塊、DAC及校準寄存器

片上溫度傳感器：實時監控芯片溫度，防止過熱

過壓/欠壓保護：防止輸出引腳或PPMU電壓異常導致的損壞

三、封裝與功耗

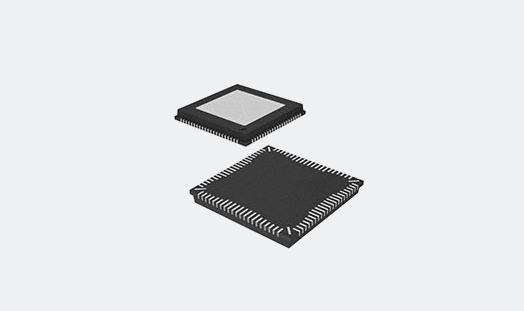

封裝：84引腳、10 mm × 10 mm LFCSP（0.4 mm間距）

功耗：

ADATE320：每通道1.2 W

ADATE320-1：每通道1.3 W

四、推薦應用場景

半導體測試系統：DDR、SerDes、FPGA等高速器件測試

ATE系統升級：替代多芯片PE方案，降低系統復雜度與PCB面積

電路板功能測試：支持?jǐn)?shù)字、模擬及混合信號電路的全面驗證

科研與表征測試：適用于器件特性分析、失效分析等高精度場景

五、ATE工程師選型建議

對于需要高性能、低抖動、寬電壓范圍與集成化測試能力的工程師：

首選ADATE320-1：若需更高比較器輸出擺幅（400 mV），以提升接收端信號識別穩定性

標準版本ADATE320：適用于常規ATE測試需求，成本更具優勢

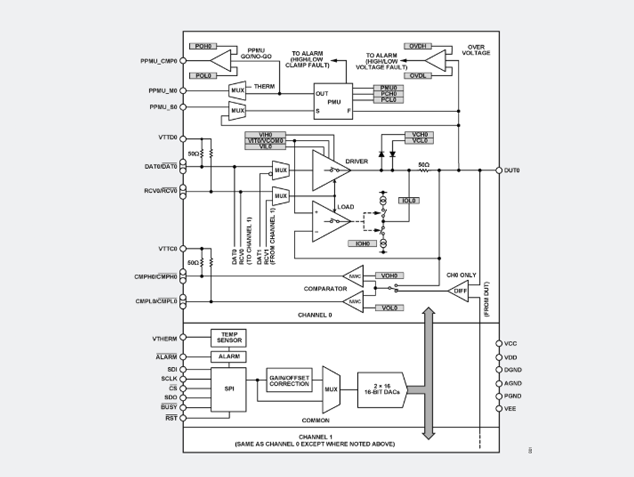

六、附ADATE320原理圖
