芯佰微CBM97D79TQ：單芯片實現多載波信號高保真轉換的新突破

來源：芯佰微| 發布日期：2025-07-30 10:23:56 瀏覽量：

在5G NR、WiMax等無線通信技術廣泛應用的背景下，系統對高帶寬、低失真及多載波并發能力的需求日益增長。針對這些需求，芯佰微推出了CBM97D79TQ ——一款雙通道16位高動態范圍數模轉換器（DAC），其1GSPS采樣速率、80dBc鄰道泄漏比（ACLR）和低功耗特性使其成為寬帶通信發射鏈路的理想選擇。代理銷售芯佰微旗下全系列IC電子元器件-中芯巨能為您介紹CBM97D79TQ技術參數詳解 附引腳圖和原理圖。

CBM97D79TQ的核心優勢與關鍵技術解析

1. 高帶寬與靈活頻譜覆蓋

CBM97D79TQ支持高達1GSPS的采樣速率，能夠生成達奈奎斯特頻率的多載波信號，滿足“單芯片覆蓋多頻段”的需求。內置2×/4×/8×插值器和復數調制器允許將載波靈活放置在DAC帶寬內的任意位置，無需額外混頻器即可適配不同頻段需求。此外，它還支持實/復調制功能，簡化了基站發射鏈路設計。

2. 低功耗與高動態性能

該器件在全工作條件下僅消耗1.0W@1GSPS或600mW@500MSPS，適合散熱敏感的應用場景。CBM97D79TQ在單載波WCDMA中實現了80dBc@80MHz中頻的鄰道泄漏比，并且模擬輸出電流可調節（8.7mA～31.7mA），能直接與ADI ADL537XFMOD系列調制器對接，優化信號幅度匹配負載特性。

3. 集成化系統功能

CBM97D79TQ集成了輔助DAC用于外部VGA增益與失調控制，簡化前端電路校準流程；通過差分同步接口支持多器件級聯，滿足MIMO發射分集等需求；內置高性能PLL時鐘倍頻器減少外部時鐘源設計復雜度。

CBM97D79TQ應用領域

無線基礎設施：

W-CDMA、GSM、CDMA2000、TD-SCDMA、WiMax、LTE

數字高/低中頻合成

內部數字上變頻功能

發射分集

寬帶通信：LMDS、MMDS、點對點通信

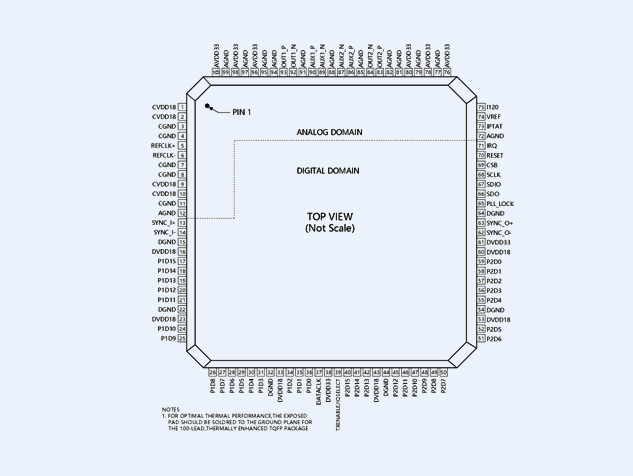

CBM97D79TQ引腳圖

CBM97D79TQ引腳圖

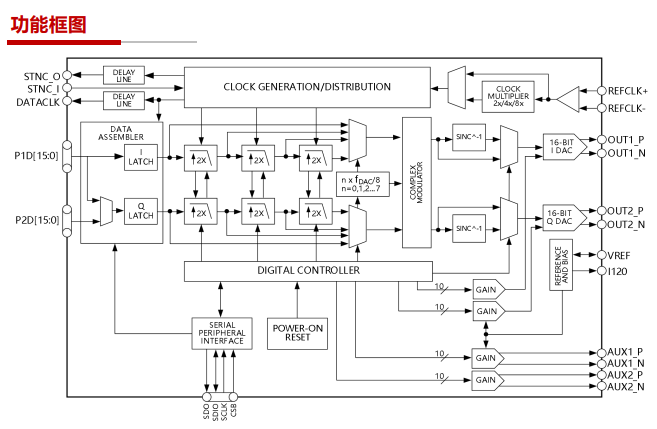

CBM97D79TQ原理圖

CBM97D79TQ原理圖
