MCXE24是恩智浦一款面向工業控制、電機控制和儲能系統的高性能微控制器，專為在高噪聲電氣環境中穩定運行而設計。該芯片支持高達5.5V的寬電壓輸入，搭載112MHz Arm? Cortex?-M4F內核，具備浮點運算和DSP擴展功能，提供高達2MB Flash和256KB SRAM，滿足復雜控制與數據處理需求。代理銷售恩智浦旗下全系列IC電子元器件-中芯巨能為您提供MCXE24：技術參數詳解、引腳圖、原理圖及訂購料號。

MCXE24技術參數詳解

MCX E24基于Armv7-M架構，采用Thumb-2指令集，在HSRUN模式下主頻可達112MHz，每MHz提供1.25 Dhrystone MIPS性能。其內核集成：

單精度浮點單元（FPU）

嵌套向量中斷控制器（NVIC）

數字信號處理（DSP）指令集支持

2MB Flash（帶ECC）：支持程序存儲與安全啟動。

64KB FlexNVM：用于數據存儲和EEPROM模擬，支持ECC校驗。

256KB SRAM（帶ECC）：確保運行時數據完整性。

4KB FlexRAM：可配置為SRAM或EEPROM緩存。

4KB代碼緩存：降低存儲訪問延遲，提升執行效率。

支持HyperBus?和QuadSPI接口：擴展外部存儲器連接能力。

雙12位ADC：支持32個模擬輸入通道，適用于傳感器采集。

模擬比較器（CMP）+ DAC：支持模擬信號比較與波形生成。

通信接口：

3路LPUART（支持LIN協議）

3路LPSPI

2路LPI2C

3路FlexCAN（支持CAN FD）

FlexIO模塊：可模擬UART、SPI、I2C、PWM等協議

10/100 Mbit/s以太網接口（支持IEEE 1588）

SAI音頻接口

存儲器ECC校驗（Flash/SRAM）

系統MPU（內存保護單元）

CRC校驗?zāi)K

內置看門狗定時器（WDOG）

外部看門狗監測器（EWM）

安全啟動、安全安裝、安全更新與安全調試

支持AES-CBC、ECB、CMAC等加密算法

128位唯一設備ID，用于身份認證與密鑰綁定

安全固件更新機制，防止惡意篡改

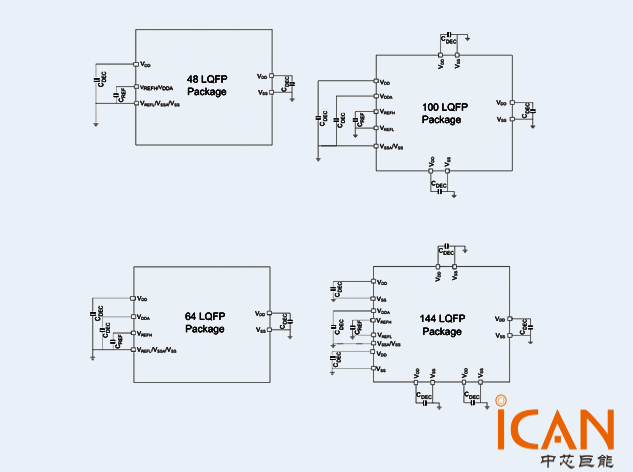

MCXE24引腳圖

MCX E24提供多種LQFP封裝選項，包括：

LQFP48（7x7mm）

LQFP64（10x10mm）

LQFP100（14x14mm）

LQFP144（20x20mm）

所有封裝均采用0.5mm引腳間距，適合高密度PCB設計。

MCXE24訂購料號

Part Number	SRAM (kB)	封裝類型
MCXE245VLF	64	LQFP48
MCXE245VLH	64	LQFP64
MCXE245VLL	64	LQFP100
MCXE246VLH	128	LQFP64
MCXE246VLL	128	LQFP100
MCXE246VLQ	128	LQFP144
MCXE247VLL	256	LQFP100
MCXE247VLQ	256	LQFP144
