新潔能推出的逆導型IGBT（RC-IGBT）型號NCE15ER135LP，是一款額定電壓1350V、TO-3P封裝、在100℃條件下額定電流為15A的功率器件。該產品采用第七代微溝槽場截止（Micro-Trench Field Stop, MTFST）技術設計，在提升器件性能方面具有顯著優勢。代理銷售新潔能旗下全系列IC電子元器件-中芯巨能為您介紹NCE15ER135LP：技術參數詳解、產品優勢及應用領域。

核心技術特點

NCE15ER135LP基于第七代MTFST工藝平臺開發，其核心結構采用了多項創新設計：

高密度元胞結構：通過優化微溝槽柵極設計，顯著提高了單位面積內的元胞密度，從而增強整體載流能力。

多梯度背面緩沖層：引入多梯度緩沖層設計，有效改善了電荷分布，降低了開關損耗，并提升了動態性能穩定性。

超薄漂移區工藝：結合超薄硅片加工技術，進一步壓縮漂移區厚度，提高電流密度和導通壓降特性。

載流子存儲優化：通過調整載流子濃度分布，實現更高效的電流傳導路徑，降低飽和壓降（VCE(sat)）并提升熱穩定性。

性能對比測試結果

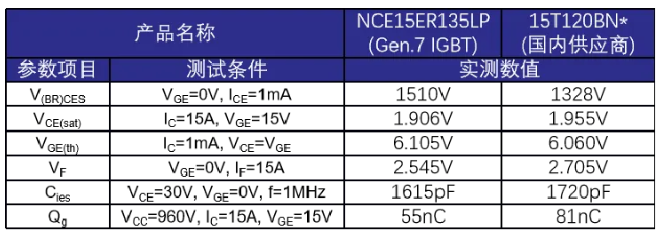

新潔能對NCE15ER135LP與某國內主流廠商的普通IGBT產品進行了實測對比，結果顯示：

擊穿電壓（BVceo）：NCE15ER135LP樣品表現出更高的耐壓能力；

飽和壓降（VCE(sat)）：NCE15ER135LP在相同工作條件下，導通壓降更低；

二極管正向壓降（VF）：其內部集成的快速恢復二極管在正向?qū)〞r(shí)也展現出更低的壓降表現；

開關損耗（Eon/Eoff）：得益于多梯度緩沖層設計，NCE15ER135LP在高頻開關應用中表現出更低的動態損耗和更小的電壓尖峰（Vce_peak）。

封裝形式與系列擴展

除本文所介紹的TO-3P封裝外，NCE15ER135LP還可提供TO-247、TO-263、TO-220等多種工業標準封裝選項，便于工程師根據具體應用進行靈活選型。此外，該RC-IGBT系列產品還覆蓋多種電流規格，適用于不同功率等級的設計需求。

產品主要優勢

最高結溫Tj(max) = 175℃：支持高溫環境下穩定運行；

低VCE(sat)：降低導通損耗，提升系統效率；

高開關速度：適合高頻應用場景；

優異可靠性：100%通過JEDEC標準可靠性測試，并通過更高要求的HV-H3TRB（高電壓高濕高溫反偏）測試；

成本優勢：在保證高性能的同時具備良好的性價比；

低動態電壓尖峰：有助于簡化EMI防護電路設計。

應用領域推薦

NCE15ER135LP憑借其高性能、高可靠性和多樣化封裝選擇，廣泛適用于以下場景：

智能家電控制系統

微波爐與電磁爐等廚房電器

高頻軟開關電源模塊

工業控制與變頻設備

新潔能第七代IGBT命名規則

如需NCE15ER135LP產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
