在三相無刷電機控制領域，面對從消費電子產品的低功耗需求到工業設備的高頻響應挑戰，再到汽車應用中的高可靠性要求，傳統的驅動解決方案往往難以兼顧性能與成本。然而，SCT55610/SCT55611三相無刷電機預驅動器以其創新性的高集成設計，為這些挑戰提供了全新的解決路徑，不僅打破了傳統方案的“性能瓶頸”，還大幅降低了升級成本。

一、產品概述

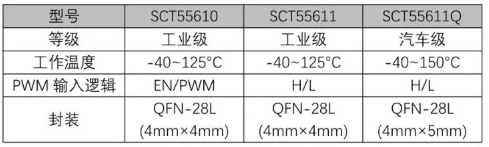

SCT55610/SCT55611是一款集成了多種功能的三相無刷直流電機柵極驅動器，專為驅動三個高側和三個低側N溝道MOSFET而設計。它支持5V至60V的寬輸入電壓范圍，并能實現100%占空比運行，適用于包括消費電子產品、工業設備以及智能家居在內的多個應用場景。此外，其兼容2.5V/3.3V/5V邏輯電平的設計，使得該驅動器能夠靈活適配不同類型的電機控制器，極大地增強了其實用性。下表是SCT55610系列不同型號的主要區別：

二、核心亮點與能力詳解

全功能集成：內置電荷泵用于生成驅動電壓，并配備高側柵極涓流充電電路，支持100%占空比操作。同時提供可調死區時間和六項關鍵保護機制，確保系統的穩定性和安全性。

全場景適配：通過兼容EN/PWM和H/L兩種輸入模式，以及支持多種邏輯電平，SCT55610/SCT55611可以無縫替換現有設計方案，無需對PCB進行修改，極大縮短了開發周期。

靈活性與效率提升：具備5V至60V的寬電壓輸入能力，支持低至1μA的深度睡眠模式，有效降低待機能耗。智能調節的死區時間（30ns至5μs）進一步優化了不同MOSFET的應用效果。

應對復雜負載的能力：支持高達200kHz的PWM頻率，適合需要快速響應的無人機電調系統。強勁的2A峰值灌電流和1A峰值拉電流確保了即使是在高Qg值MOSFET下也能高效工作。

三、典型應用案例分析

無人機電調系統：憑借其高PWM頻率支持和低壓啟動特性，SCT55610/SCT55611非常適合無人機電調系統的升級換代，能夠在不改變原有PCB布局的情況下直接替換現有組件，顯著提升了系統的整體效率和響應速度。

智能家電與工業設備：無論是掃地機器人還是水泵風扇，這款驅動器都能通過其低功耗睡眠模式延長電池壽命，或是利用可調死區時間來減少運行噪音，提高用戶體驗。對于電動工具或執行器而言，60V的最大耐壓使其成為處理高扭矩電機的理想選擇。

燃油及新能源汽車：從雨刮器到空調壓縮機乃至中控旋轉屏，SCT55610/SCT55611都展示了卓越的適應性，能夠在各種嚴苛條件下保持高效、穩定的運行狀態，滿足汽車行業對可靠性的嚴格要求。

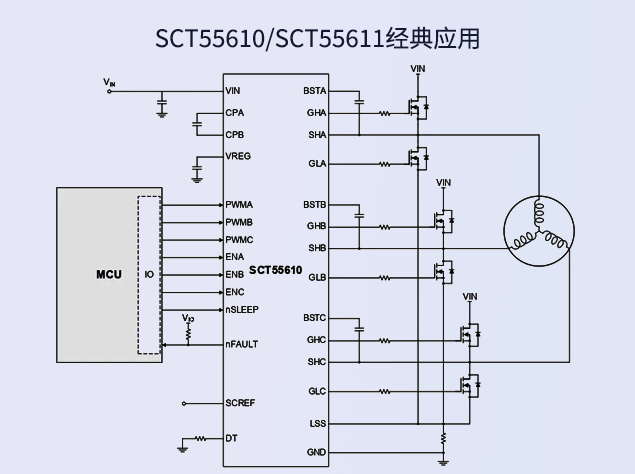

四、典型應用原理圖
