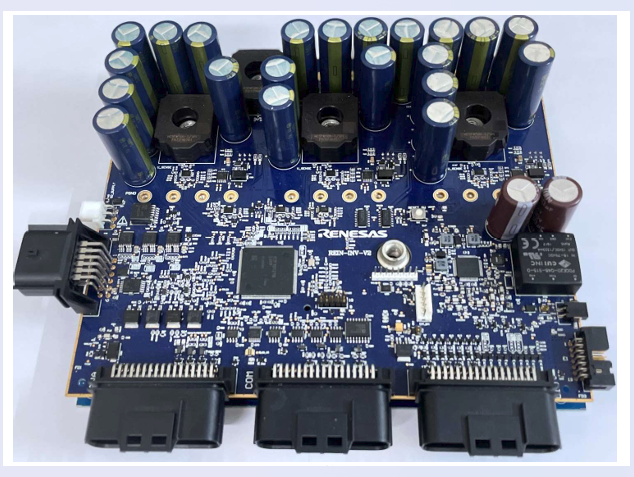

REIN_Inverter_V2是瑞薩電子一款面向混合動力與純電動汽車（HEV/EV）應用的牽引電機控制器開發平臺，其設計兼顧高性能、高可靠性與功能安全性，適用于電機控制系統的開發、驗證與調試。該控制器由兩部分組成：控制器主板與功率電源板，分別負責數字控制邏輯與大功率電機驅動。瑞薩電子代理商-中芯巨能為您介紹該參考設計的核心組件、原理圖、應用優勢及技術支持文檔。

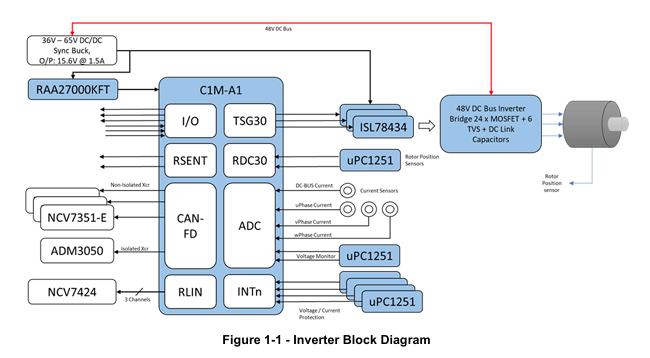

系統架構與核心組件

控制器主板以瑞薩RH850/C1M-A1高性能MCU為核心，搭載G3MH CPU內核，運行頻率高達240MHz，具備強大的數據處理能力。該MCU集成了豐富的外圍模塊，包括：

電機控制定時器：用于精確控制PWM輸出，實現高效FOC控制；

CAN-FD、LIN、SENT、UART等通信接口：支持與整車CAN網絡的高速通信；

12位ADC：實現高精度模擬信號采集；

RDC3A旋變數字轉換模塊：支持旋轉變壓器信號解碼，獲取電機轉子角度信息；

并行電機控制單元EMU3：提升電機控制算法執行效率。

該控制器通過三顆ISL78434半橋預驅動器芯片驅動功率MOSFET，每相可提供最高4A峰值驅動電流，支持100V耐壓與自適應死區控制，有效提升驅動效率并降低開關損耗。

功率級設計與保護機制

電源板采用N溝道功率MOSFET BA250N10CHPF-4UA02，該器件具備100V耐壓、250A連續電流能力與低至2.4mΩ的導通電阻，支持5kW連續輸出與8kW峰值功率輸出，滿足中小型電機驅動需求。

系統中還集成了完善的保護機制，包括：

過流保護（OCP）

過壓/欠壓保護（OVP/UVP）

功率器件與電機過熱保護（OTP）

故障反饋與關斷機制

此外，控制器板還配置了智能功率器件（IPD）UPD166033T1U，用于輔助負載管理與故障隔離，進一步提升系統穩定性。

電源管理與信號調理

電源管理方面，采用RAA270000KFT專用PMIC，為RH850系列MCU提供多路穩定供電，配合LDO與μPC1251A雙運算放大器實現模擬信號調理及故障檢測電路設計，確保系統在各種工況下穩定運行。

控制器通過COM、ANA與DIO接口與外部設備連接，支持多種傳感器輸入與執行器控制，具備良好的擴展性與適配性。

應用場景與開發價值

REIN_Inverter_V2適用于以下開發場景：

HEV/EV電機控制器原型開發

電機控制算法驗證與調試（如FOC、弱磁控制）

功能安全（ISO 26262）系統設計

車載電驅系統集成測試

REIN_Inverter_V2原理圖

REIN_Inverter_V2技術支持文檔

REIN_Inverter_V2 Gerber （控制器板）

REIN_Inverter_V2 Gerber（電源板）

REIN_Inverter_V2 BOM 清單（控制器板）

REIN_Inverter_V2 原理圖（控制器板）

REIN_Inverter_V2 BOM 清單（電源板）

REIN_Inverter_V2 PCB 布局（控制器板）

REIN_Inverter_V2 PCB 布局（電源板）

REIN_Inverter_V2 原理圖 （電源板）
