在太陽能逆變器系統中，通信接口的可靠性與抗干擾能力至關重要。ADM2495E/ADM2495E-1 是 Analog Devices 推出的高性能隔離式半雙工 RS-485 收發器，憑借其高隔離等級、強抗擾設計和靈活性能，成為光伏逆變器通信鏈路的理想選擇。ADI代理授權、原廠貨源 - 中芯巨能為您介紹ADM2495E/ADM2495E-1 產品應用優勢，附典型應用電路圖。

ADM2495E/ADM2495E-1 應用優勢

該器件提供高達 5.7kVRMS 的信號隔離能力，符合增強型絕緣標準，支持 1500VDC 持續工作電壓，滿足 IEC 62368-1、IEC 61010-1 等安全規范要求。其 8.1mm 爬電距離和標準 16 引腳 SOIC_W 封裝，確保在高電壓環境下的電氣安全，適用于長期運行的戶外光伏系統。

ADM2495E 系列具備 ±60V 的 A/B 總線引腳故障保護，可承受意外連接至 ±12V 或 ±24V 電源的誤操作，有效防止設備損壞。擴展的 ±25V 共模輸入范圍，使其在長距離通信或存在顯著地電位偏移的分布式光伏陣列中仍能穩定工作。接收器具備開路、短路及浮空輸入的故障安全設計，輸出默認高電平，提升系統魯棒性。

在電磁兼容性（EMC）方面，ADM2495E 表現卓越。其輻射發射通過 EN 55032 B 類認證，僅需 2 層 PCB 配合高頻去耦電容即可滿足標準，降低系統設計復雜度。器件通過 IEC 61000-4-2 ±4kV 接觸放電、±15kV HBM 靜電防護，并具備 ±8kV 跨隔離柵 ESD 耐受能力，無閂鎖現象。高共模瞬態抗擾度（CMTI）達 250kV/μs，確保在逆變器高頻開關噪聲環境下數據完整性。

該系列提供兩種速率版本：ADM2495E 支持 250kbps，壓擺率受控，適用于對 EMI 敏感的長電纜部署；ADM2495E-1 支持高達 20Mbps 的高速通信，滿足實時監控需求。兩者均支持 PROFIBUS? 協議，當 VDD2 = 5V 時輸出差分電壓典型值達 2.4V，驅動能力強。支持多達 224 個總線節點（112kΩ 輸入阻抗），適用于大規模光伏電站集中監控。

電源設計靈活：VDD1（邏輯側）支持 1.7V 至 5.5V，兼容 1.8V 至 5V 數字系統；VDD2（總線側）為 3.0V 至 5.5V。全溫度范圍（?40°C 至 +125°C）工作，適應嚴苛戶外環境。支持熱插拔，上電/斷電無誤觸發。

在太陽能逆變器應用中，ADM2495E 可實現控制器與監控單元間的可靠隔離通信，有效阻斷地環路，提升系統穩定性。其集成度高、外圍簡潔，顯著縮小 PCB 面積，是構建安全、高效光伏通信網絡的關鍵器件。

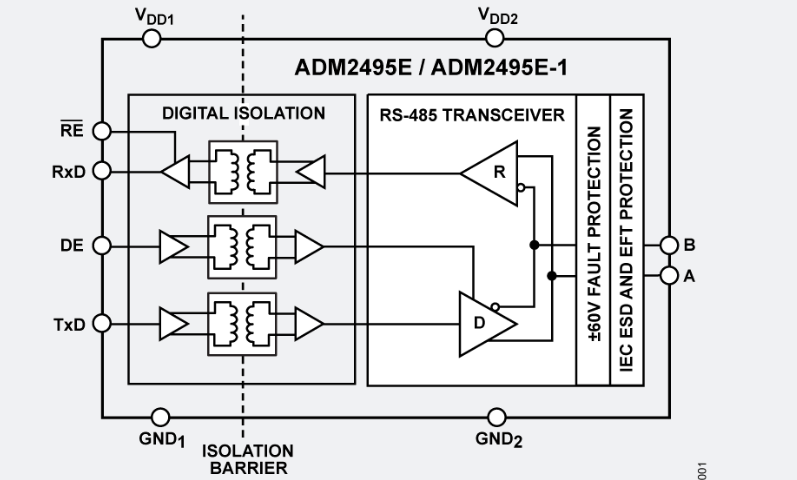

ADM2495E/ADM2495E-1 典型應用電路圖

ADM2495E/ADM2495E-1 訂購料號

ADM2495EBRWZ-RL7

ADM2495E-1BRWZ-RL7

ADM2495EBRWZ

ADM2495E-1BRWZ
