瑞薩電子RX66T微控制器憑借其專為電機控制優化的外設架構與高性能處理能力，已成為工業變頻器與高端電機驅動應用的理想選擇。瑞薩電子代理商-中芯巨能為介紹基于RX66T的三相感應電動機矢量控制平臺，支持寬電壓與功率范圍，適用于工業自動化中的多樣化驅動需求。

系統架構與硬件設計

該方案以RX66T為核心控制單元，構建完整的變頻驅動系統。RX66T內置雙CPU內核（主頻240MHz），集成高精度PWM定時器（MTU3）、12位ADC、編碼器接口及片上運放/比較器，實現對電機電流、電壓和轉速的高速采樣與實時控制。

系統采用模塊化設計，控制板可適配不同功率等級的驅動板，支持輸入電壓范圍涵蓋AC220V、380V至660V，輸出功率從0.75kW擴展至400kW，適用于風機、水泵、壓縮機等多種工業負載。實測平臺采用控制板+2.2kW驅動板+三相異步電機組合，驗證了系統的穩定性和控制精度。

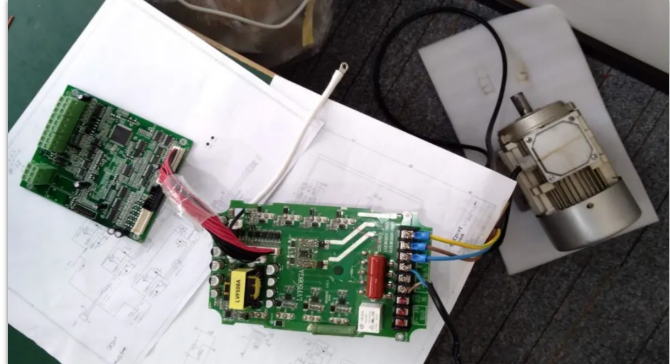

控制板+2.2KW驅動板+三相異步電機

核心功能與工業特性

本方案具備豐富的工業控制功能：

多種頻率設定方式：支持?jǐn)?shù)字設定、模擬量輸入（0-10V/4-20mA）、串行通信（Modbus RTU）、多段速及PID反饋設定，滿足不同應用場景的調速需求。

PID閉環控制：集成工業級恒壓供水控制邏輯，可根據管網壓力反饋?zhàn)詣?dòng)調節電機轉速，實現節能運行。

多段速控制：支持8段或16段速預設，通過端子信號切換運行模式，適用于固定工藝流程的自動化設備。

自動電壓調整（AVR）：當電網電壓波動時，系統自動調節逆變器輸出，保持電機端電壓穩定，提升運行可靠性。

此外，系統提供超過40種故障保護機制，包括短路、過流、過壓、欠壓、過溫、缺相、過載等，所有保護均通過硬件快速響應（<1μs），確保功率器件與電機安全。

以下是系統框圖：

軟件框架與開發支持

軟件架構基于瑞薩FSP（Flexible Software Package）構建，分層設計便于功能擴展：

底層：硬件驅動層（PWM、ADC、GPIO、UART等）

中間層：電機控制算法（FOC、V/F控制）、PID調節器、通信協議棧（Modbus）

應用層：PLC邏輯、用戶接口、故障處理與參數管理

RX66T搭載瑞薩專有RXv3內核，指令執行效率高，可在單周期內完成關鍵控制路徑運算（如Clarke/Park變換、PI調節），顯著降低控制延遲。配合片上64KB SRAM與512KB Flash，足以運行復雜控制算法與多任務調度。

典型應用與擴展性

該平臺已成功應用于高端變頻器、簡易伺服系統及智能恒壓供水設備。其高集成度減少了外圍元件數量，提升了系統可靠性。未來可擴展支持EtherCAT、PROFINET等工業以太網協議，實現與上位PLC的無縫集成。
