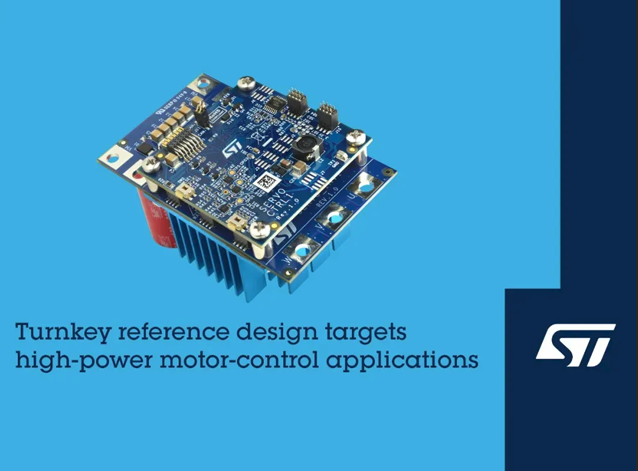

在工業自動化、家電、電動自行車及機器人等領域的高功率電機控制應用中，開發人員面臨著既要實現高性能又要保持緊湊設計的挑戰。意法半導體（STMicroelectronics）推出的EVLSERVO1伺服驅動器參考設計，為這些需求提供了一個高度集成且靈活的解決方案，支持從原型驗證到產品化的全流程開發。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您介紹EVLSERVO1伺服驅動器參考設計應用優勢。

緊湊設計與強大性能兼?zhèn)?/h4>

EVLSERVO1尺寸僅為50mm x 80mm x 60mm，卻能提供高達3kW的輸出功率，適用于多種應用場景，包括但不限于：

工業與家庭自動化

家電

伺服驅動

電動自行車

服務及自動化機器人

其緊湊的設計不僅節省空間，還減少了整體系統復雜性，使得集成更為簡便。

高度集成的電機控制平臺

該參考設計的核心是STSPIN32G4智能電機驅動器，它集成了三相半橋柵極驅動器、高性能STM32G4微控制器及單電源供電的電源管理系統。此外，還包括內置的過壓保護電路和自舉二極管，極大簡化了外圍電路設計，并降低了物料清單（BOM）成本。

STSPIN32G4支持多種電機控制拓撲，包括：

無傳感器或感應磁場定向控制（FOC）

高級位置/扭矩控制算法

六步控制模式

這使得開發者可以根據具體應用需求選擇最適合的控制策略，確保最佳性能表現。

強大的硬件支持與保護機制

EVLSERVO1采用了一種堆疊式設計，將STSPIN32G4與優化后的功率級緊密結合，實現了極致的空間利用率。功率級使用了六組并聯的STL160N10F8 MOSFET，導通電阻最大值僅3.2mΩ，保證了低損耗和高效的熱管理能力。同時，集成的過壓、過流和過溫保護機制進一步增強了系統的魯棒性和可靠性。

對于散熱管理，EVLSERVO1能夠在僅使用散熱器的情況下驅動高達2kW的三相無刷電機，而在加裝風扇時，功率可提升至3kW。

全面的功能集與通信接口

該平臺提供了豐富的功能特性，包括：

再生制動專用電路

差分模式三電阻電機繞組電流檢測

支持霍爾傳感器、增量編碼器以及帶UART或SPI通信的絕對編碼器

內置的CAN收發器則簡化了系統級集成，支持穩健的行業標準通信協議。

STM32生態系統助力快速開發

EVLSERVO1深度整合了STM32開發生態系統的資源，提供了豐富的軟件庫與實例代碼。基于X-CUBE-MCSDK GUI的工作臺允許開發者快速配置電機控制固件參數，部分參數甚至可以實時調整。這一特性極大地縮短了產品上市時間，并顯著降低了開發成本。
