意法半導體的STSPIN948是一款高性能雙全橋電機驅動IC，適用于有刷直流電機和雙極步進電機應用。該器件在58V工作電壓下可提供高達4.5A RMS的輸出電流，并集成多種控制與保護功能，適用于工業自動化、舞臺燈光、機器人、ATM設備等多種高要求場景。意法半導體代理授權、原廠貨源-中芯巨能為您提供STSPIN948技術參數詳解，引腳圖及現貨供應。

STSPIN948技術參數詳解

一、核心性能與架構

STSPIN948采用高動態性能的功率級設計，支持高頻PWM控制，可實現精確的占空比調節，滿足對電機轉矩和速度的高精度控制需求。其內部集成了兩個完全獨立的全橋驅動電路，每個橋均可獨立控制，支持多種驅動模式，包括：

雙全橋模式（獨立控制兩個電機）

并聯雙半橋模式（驅動一個大功率電機）

單全橋 + 雙半橋模式等

這種靈活性使其適用于多種電機控制架構，提升系統適配能力。

二、電流控制與檢測機制

STSPIN948配備了兩個集成運算放大器，用于外部電流檢測。用戶可通過外部分流電阻實現精確的電流反饋，放大器具有固定增益，簡化了模擬前端設計。

此外，該器件支持：

可調電流限制閾值：通過外部電阻設定，防止電機或驅動器過載。

慢速衰減與混合衰減模式：通過設置關斷時間（off-time）控制電流衰減方式，優化電機運行的平穩性與效率。

PWM頻率可調：支持高頻操作，減小外部濾波需求，同時提升系統響應速度。

三、EMI優化與功率MOS控制

為滿足工業和消費類應用對電磁干擾（EMI）的嚴格要求，STSPIN948提供了可調的功率MOS轉換速率控制功能。通過調整MOSFET的開通/關斷斜率，可在開關損耗與EMI水平之間取得最佳平衡，適用于對電磁兼容性有較高要求的設備。

其功率MOSFET的導通電阻（RDS(on)）僅為0.36Ω（HS+LS典型值），降低了導通損耗，提高了整體效率，有助于實現更小的熱設計空間。

四、保護功能與系統可靠性

STSPIN948內置全面的硬件級保護機制，確保系統在異常工況下的穩定運行：

過流保護（OCP）：當電流超過設定閾值時自動關閉輸出，防止器件損壞。

過熱保護（OTP）：內置溫度傳感器，防止芯片因過熱而失效。

欠壓鎖定（UVLO）：當電源電壓低于安全閾值時，自動關閉功率級，防止誤動作。

低總線電壓檢測：實時監控供電電壓，確保系統在安全電壓范圍內運行。

這些保護機制不僅提升了系統的魯棒性，也減少了對外部保護電路的依賴，簡化了整體設計。

STSPIN948典型應用

STSPIN948憑借其高電壓、大電流、多模式控制及豐富保護功能，廣泛適用于以下領域：

舞臺燈光控制系統：高精度電機控制，實現流暢的燈光定位。

工廠自動化設備：如傳送帶、機械臂等需要高可靠性電機驅動的系統。

ATM與貨幣處理設備：高精度步進電機控制，確保紙幣傳輸穩定。

紡織機械：支持高頻率、高精度電機驅動。

家用電器與機器人：如掃地機器人、自動窗簾等。

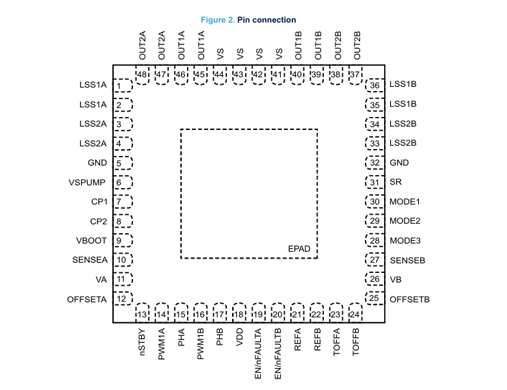

STSPIN948引腳圖

STSPIN948訂購料號

STSPIN948TR

STSPIN948
