在高性能步進電機控制應用中，系統設計對集成度、效率與保護能力提出了越來越高的要求。意法半導體推出的powerSTEP01，是一款高度集成的系統級封裝（SiP）步進電機驅動控制器，集成了功率級與數字控制內核，適用于需要高精度運動控制的工業、自動化和智能設備應用。意法半導體代理授權、原廠貨源-中芯巨能為您介紹powerSTEP01技術參數、應用領域、引腳圖及訂購料號。

powerSTEP01技術參數詳解

一、核心架構與功能特性

powerSTEP01采用QFN封裝，內部集成8個N溝道、16mΩ低RDS(on) MOSFET，構成兩個獨立的全橋驅動電路，支持最大工作電壓85V，峰值電流可達10A。這種高集成度設計不僅節省了PCB空間，還減少了外圍元件數量，提升了系統的可靠性和熱穩定性。

該器件內置SPI可編程數字控制內核，支持對電機運動的全面數字控制。用戶可通過SPI接口（最高通信速率5 Mbit/s）對寄存器進行配置，定義包括加速度、減速度、運行速度、目標位置等在內的運動曲線，實現精準的位置控制和速度調節。此外，控制器還具備速度曲線生成與定位計算功能，使電機控制更加智能化。

二、驅動模式與電流控制

powerSTEP01支持電壓模式驅動和高級電流控制模式，滿足不同應用對電機性能的需求：

• 電壓模式：適用于對響應速度要求較高的場景，通過控制施加在電機繞組上的電壓實現運動控制。

• 電流控制模式：通過PWM調節繞組電流，實現更高的轉矩精度和平滑運行，適用于高精度定位系統。

電流控制參數如電流保護閾值、死區時間、PWM頻率等，均可通過SPI接口配置，提供了高度的靈活性和可調性。

三、保護機制與系統安全性

為應對嚴苛的工業和汽車應用環境，powerSTEP01集成了全面的保護機制，確保系統在異常情況下仍能穩定運行：

過流保護（OCP）：采用非耗散式檢測機制，避免因電流過大導致的器件損壞。

欠壓保護（UVLO）：在電源電壓低于安全閾值時自動關閉輸出，防止誤動作。

過熱保護（OTP）：內置溫度傳感器，當芯片溫度過高時自動限流或關閉輸出。

電機堵轉檢測：可識別電機失速狀態，及時采取保護措施。

這些保護機制使得powerSTEP01具備“防彈級”可靠性，能夠適應高負載、高溫等復雜工況。

powerSTEP01應用領域

powerSTEP01適用于多種高性能步進電機控制場景，包括：

工業自動化設備（如3D打印機、CNC雕刻機）

醫療儀器（如自動注射泵、分析設備）

智能家居與機器人系統

高端辦公設備（如高速掃描儀、自動裝訂機）

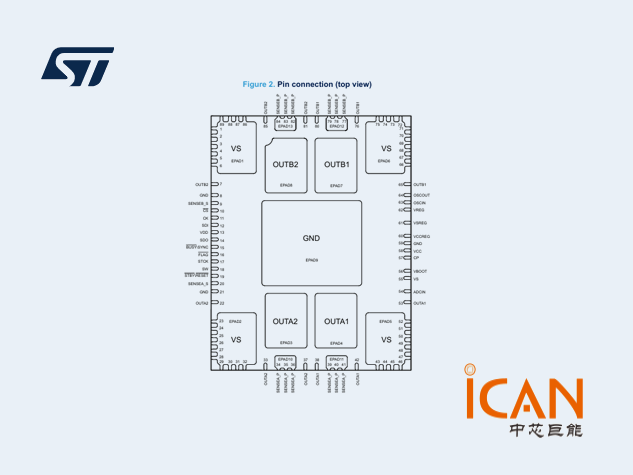

powerSTEP01引腳圖

powerSTEP01訂購料號

POWERSTEPO1TR

POWERSTEP01
