IEC 60730 Class C標準針對家用電器和類似設備中的電子控制系統提出了嚴格的安全控制要求，尤其適用于涉及燃燒、高溫、高壓等潛在危險場景的應用。瑞薩電子為RL78、RX、RA系列MCU提供了完整的IEC 60730 Class C自檢庫、應用文檔與認證支持，幫助工程師實現高安全等級的產品設計。瑞薩電子代理商-中芯巨能為您介紹IEC 60730 Class C核心診斷要求及產品推薦。

一、IEC 60730 Class C核心診斷要求

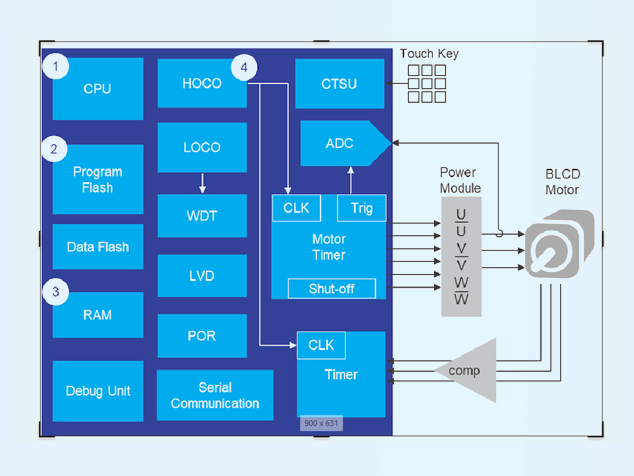

IEC 60730 Class C要求對MCU關鍵模塊進行周期性診斷，確保系統在運行中能及時檢測并響應硬件故障。瑞薩MCU覆蓋以下核心診斷點：

二、各MCU系列支持情況對比

1. RA系列（基于Cortex-M23/M33）

CPU診斷：通過軟件檢測寄存器狀態與指令執行

程序流監控：使用獨立看門狗（IWDT）

時鐘檢測：CAC模塊實時監控主時鐘頻率

Flash/ROM完整性：支持CRC-32 + 多重校驗和機制

RAM檢測：軟件實現“0x55/0xAA”寫入-讀回測試

開發支持：提供e2 studio樣例程序與GCC編譯支持

認證支持：已取得VDE IEC 60730 Class C認證

2. RL78系列（G1x/G2x/F2x）

CPU診斷：軟件實現寄存器與指令執行檢測

程序計數器監控：使用獨立看門狗（IWDT）

時鐘檢測：TAU0通道1或5實現頻率監控

Flash/ROM完整性：采用CCITT CRC + 多重校驗和

RAM檢測：軟件實現寫入-讀回機制

開發支持：提供CC-RL與CS+開發環境支持

認證支持：VDE認證（編號：RL78 Class C VDE Certificate）

3. RX系列（RX100/200/600）

CPU診斷：軟件檢測寄存器與指令執行

Flash檢測：結合CRC模塊與軟件驗證（不支持?jǐn)?shù)據Flash）

RAM檢測：軟件實現“寫入-讀回”機制

地址路徑檢測：軟件實現地址異常檢測

開發支持：需聯系瑞薩銷售獲取樣例程序（CCRX編譯器）

認證支持：VDE認證（編號：968/FSP 2651.00/24）

三、典型功能實現方式詳解

1. Flash/ROM完整性檢測（4.1節）

RA系列：使用CRC-32算法 + 多重校驗和機制，周期性驗證存儲內容

RL78系列：采用CCITT CRC算法 + 校驗和機制

建議：在系統啟動與運行中定期執行校驗，確保程序未被破壞

2. RAM直流故障檢測（4.2節）

實現方式：通過“寫入-讀回”測試，檢測RAM單元是否卡在0或1

推薦模式：使用交替模式（如0x55/0xAA）寫入RAM并驗證

執行時機：系統啟動時執行一次，運行中可周期性執行

3. 時鐘監控（3節）

RA/RL系列：使用CAC模塊檢測主時鐘頻率偏移

RX系列：需軟件配合檢測時鐘異常

建議：設置頻率上下限，超過閾值時觸發安全機制

4. CPU寄存器與程序流監控（1.1/1.3節）

實現方式：

寄存器檢測：周期性讀取并比對關鍵寄存器值

程序流檢測：使用獨立看門狗（IWDT）監控程序是否正常運行

5. 地址路徑檢測（5.2節）

實現方式：軟件模擬地址訪問，檢測是否出現地址跳轉異常或重復訪問

適用場景：涉及關鍵數據訪問的函數調用、中斷向量表訪問等

四、開發資源與認證支持

瑞薩為各系列MCU提供了完整的技術文檔與開發支持：

此外，瑞薩MCU已取得UL 60730認證，可通過UL編號在UL數據庫中查詢：

RL78系列：UL E537266

RA系列：UL E537266

五、總結與建議

瑞薩電子為RL78、RX、RA系列MCU提供了全面的IEC 60730 Class C功能安全支持，涵蓋診斷機制、自檢庫、應用文檔與認證服務。建議工程師根據應用需求選擇合適的MCU平臺：

高安全性要求：首選RA系列，具備Cortex-M TrustZone與完整硬件支持

低功耗家電控制：RL78系列提供成熟、低功耗的實現路徑

復雜工業控制：RX系列具備豐富外設與處理能力

通過合理使用瑞薩提供的自檢庫與開發工具，可顯著提升系統安全性，縮短功能安全認證周期，加快產品上市進程。
