對于自動測試設備（ATE）中的電源系統設計工程師而言，如何在有限空間內實現高精度、高靈活性和高可靠性的電源供給與測量，是構建高性能測試系統的關鍵。ADI的AD5560 正是一款專為ATE應用設計的 高集成度器件電源（DPS），集成了電壓與電流控制、測量、保護、診斷等多種功能，非常適合用于復雜器件的電源測試與參數分析。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您介紹AD5560產品優勢，附原理圖及引腳圖。

一、核心功能與架構優勢

1. 寬電壓、多量程電流控制

電壓范圍：支持高達 ?22 V 至 +25 V 的不對稱輸出，F(xiàn)V（Force Voltage）跨度達 25 V

內部電流范圍（5檔）：

±5 μA、±25 μA、±250 μA、±2.5 mA、±25 mA（使用片內RSENSE）

外部高電流范圍（2檔）：

注：高電流模式下需注意電壓裕量與功率耗散限制，必要時可通過多片并聯擴展電流能力。

EXTFORCE1：高達 ±1.2 A

EXTFORCE2：高達 ±500 mA

2. 高精度DAC與自動校準機制

AD5560集成了多個16位DAC，用于精確控制電壓與電流參數：

強制電壓DAC（FV）

比較器DAC、鉗位DAC、失調DAC、OSD DAC、DGS DAC

支持片內增益與失調校正，提升測量一致性與長期穩定性

3. 靈活的控制與保護機制

可編程開爾文鉗位與報警功能

過流、過熱、開爾文斷路報警：通過開漏輸出提供故障狀態指示

溫度監控：內置芯片溫度傳感器及二極管熱陣列

強制DAC斜坡模式：支持電壓壓擺率控制（0.3 V/μs 至 1 V/μs）

4. 高速、兼容性強的控制接口

支持 SPI、QSPI、MICROWIRE、DSP 接口

最高時鐘頻率達 50 MHz，滿足高速ATE系統控制需求

二、封裝與散熱設計

封裝選項：

64引腳 TQFP（10 mm × 10 mm），帶裸焊盤（頂部）

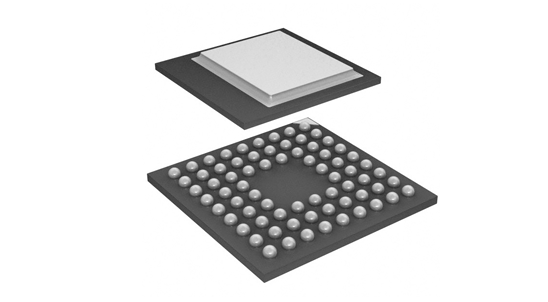

72焊球倒裝芯片 BGA（8 mm × 8 mm）

散熱設計建議：

使用大面積GND銅箔和多層PCB散熱

對于EXTFORCE1高電流模式，建議使用散熱風道或強制冷卻

三、ATE電源工程師應用建議

1. 典型應用場景

器件電源供給：為DUT提供精確、可編程的電壓/電流源

參數測量單元（PMU）功能：結合FV、MI、MV等實現高精度IV測試

過流/過熱保護：用于DUT短路或異常狀態下的自動斷路保護

多片并聯擴展：通過多AD5560并聯實現更高電流輸出或更高功率需求

2. 設計建議

優先使用EXTFORCE1：在需要大電流測試時，EXTFORCE1可提供高達±1.2A電流，但需注意功耗與散熱

搭配ADC進行閉環測量：結合外部ADC實現更精確的電流/電壓反饋控制

使用開爾文檢測：提高測量精度，尤其在低電流、高阻抗測試中

合理配置壓擺率：避免DUT在上電過程中因壓擺過快導致?lián)p壞

四、引腳圖及原理圖

1. AD5560原理圖

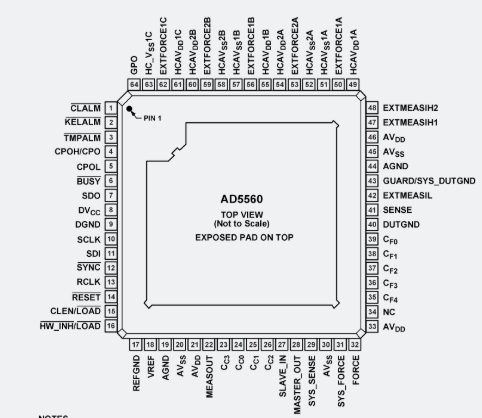

2. AD5560引腳圖

五、訂購料號

AD5560JSVUZ-REEL

AD5560JSVUZ

AD5560JBCZ

AD5560JBCZ-REEL
