MAX20804是ADI亞德諾一款高集成度、高效同步降壓型DC-DC轉換器，面向?qū)臻g、效率與可靠性要求嚴苛的工業與通信應用。該器件在2.7V至16V寬輸入電壓范圍內工作，支持0.5V至5.8V可調輸出，持續輸出電流可達4A，適用于負載點（POL）電源設計。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供MAX20804高集成降壓穩壓器技術解析，附引腳圖及原理圖。

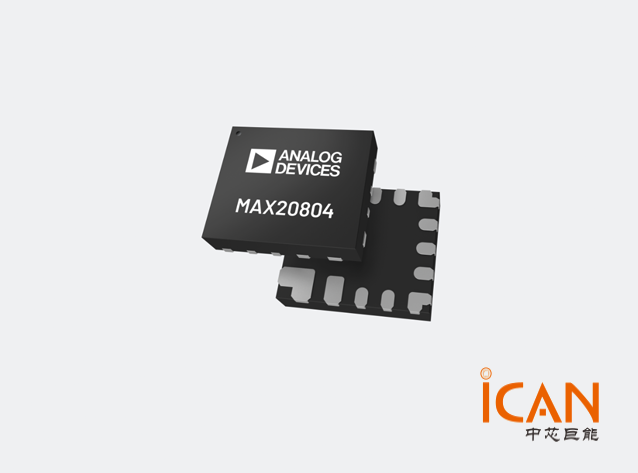

MAX20804高集成降壓穩壓器技術解析

MAX20804其核心控制架構采用固定頻率電流模式控制，內置補償網絡，簡化了環路設計并提升系統穩定性。開關頻率可在500kHz至3MHz間配置，通過外部電阻或引腳搭接（pin-strap）設定，便于在效率、響應速度與外部元件尺寸之間進行優化權衡。高頻操作支持使用小型電感與陶瓷電容，顯著減小整體電源方案尺寸，提升功率密度。

為應對動態負載變化，MAX20804引入可選的高級調制方案（AMS），在負載階躍時快速調整占空比，有效抑制輸出電壓過沖與下沖，提升瞬態響應性能。在輕載場景下，用戶可啟用不連續導通模式（DCM），降低開關損耗，提升輕載效率。測試數據顯示，在12V輸入、1.8V輸出、1MHz開關頻率條件下，峰值效率可達91.3%。

器件集成一個1.8V低壓差線性穩壓器（LDO），為內部柵極驅動電路及控制邏輯提供偏置電源（VCC），實現單電源供電，省去外部偏置電源設計。所有功能配置（如開關頻率、工作模式等）通過兩個PGM引腳的電阻搭接實現，無需外部EEPROM或I2C接口，提升設計簡潔性與可靠性。

封裝方面，MAX20804采用3.0mm × 2.5mm FC2QFN-14封裝，熱性能優異，支持–40°C至+150°C結溫范圍，適用于嚴苛工業環境。引腳兼容MAX20806/MAX20807系列，便于產品升級與設計復用。

保護機制全面集成：具備正負方向過流保護（OCP）、輸出過壓保護（OVP）及過溫關斷（OTP），確保在異常工況下自動切斷輸出，防止器件損壞。結合內部軟啟動功能，有效抑制啟動浪涌電流。

MAX20804典型應用

典型應用場景包括通信基礎設施、網絡設備、服務器電源模塊及分布式電源系統。其高集成度、小尺寸與高可靠性，使其成為FPGA、ASIC、DSP等高性能處理器供電的理想選擇。設計時建議優化PCB布局以降低寄生電感，合理選擇輸入/輸出電容以滿足紋波與瞬態響應需求。

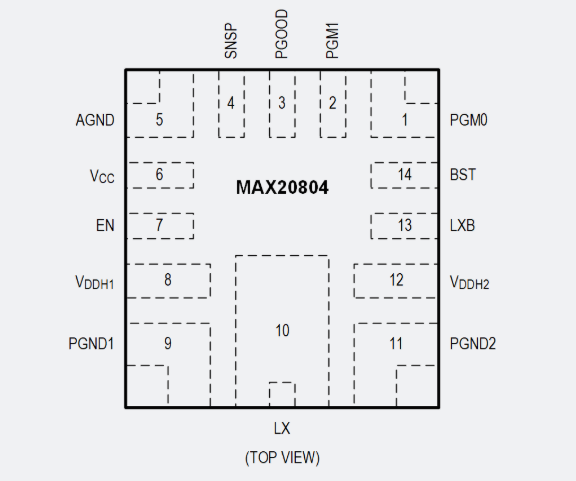

MAX20804引腳圖

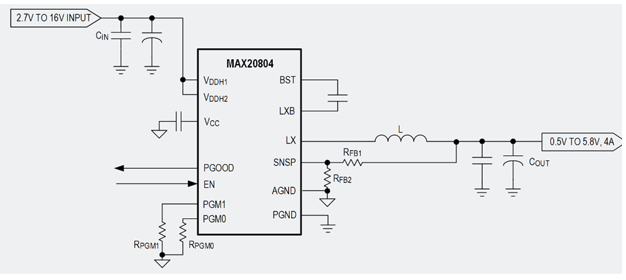

MAX20804原理圖
