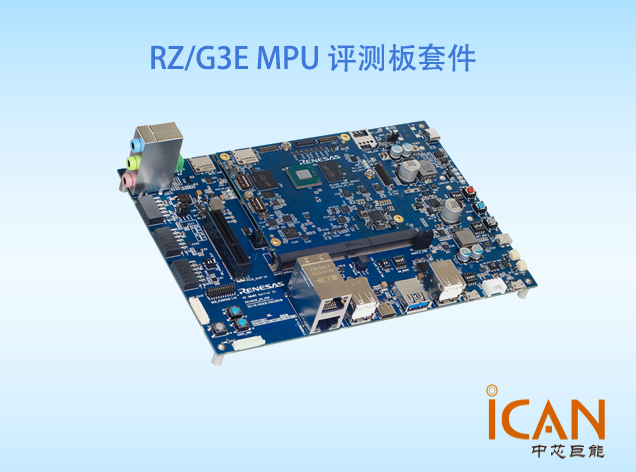

RZ/G3E-EVKIT是瑞薩電子推出的RZ/G3E MPU評估開發套件（訂購號：RTK9947E57S01000BE），旨在為嵌入式系統工程師提供完整的硬件平臺，用于快速驗證和開發高性能人機界面（HMI）、邊緣AI及工業控制應用。該套件由符合SMARC v2.1標準的系統級模塊（SOM）和功能豐富的擴展載板（Carrier Board）組成，支持靈活的外設連接與系統調試。瑞薩電子代理商-中芯巨能為您提供RZ/G3E-EVKIT核心模塊配置及技術支持。

核心模塊（SOM）配置

模塊板基于RZ/G3E MPU（型號R9A09G047E57GBG），采用15mm × 15mm、0.5mm球間距的529引腳FCBGA封裝，集成：

四核Arm? Cortex?-A55（最高1.8GHz），運行Linux主系統；

單核Cortex-M33，適用于實時任務處理；

Arm Ethos?-U55 NPU（1.0GHz），支持輕量級AI推理，可卸載圖像分類、語音識別等邊緣AI負載。

板載存儲資源包括：

LPDDR4X SDRAM：4GB（單片），支持高帶寬圖形渲染與計算；

eMMC Flash：64GB，用于操作系統與應用存儲；

QSPI NOR Flash：16MB，支持快速啟動和固件備份；

雙MicroSD卡槽：支持外部存儲擴展與數據交換。

電源管理由RAA215300高性能9通道PMIC實現，集成DDR供電、RTC、電池充電及多路LDO，確保系統穩定供電。

擴展載板外設接口

擴展板提供豐富的I/O接口，便于系統集成與功能驗證：

顯示輸出：通過MIPI-DSI轉接，支持微型HDMI輸出；另提供雙LVDS接口，實現雙路Full-HD顯示；

攝像頭輸入：MIPI CSI-2接口，支持高分辨率圖像采集；

網絡通信：雙千兆以太網、USB 3.2 Gen1（5Gbps）、雙USB 2.0（含OTG）；

工業總線：雙CAN-FD接口，適用于實時控制網絡；

音頻接口：麥克風輸入、立體聲耳機輸出、單聲道揚聲器及輔助音頻接口；

高速擴展：PCIe Gen3 x2（物理4通道插槽，G3E僅啟用2通道）、M.2 Key B（支持SSD/SIM卡）和Key E（Wi-Fi/藍牙模塊）；

通用擴展：3個PMOD接口（兼容3A/6A型），便于連接傳感器、FPGA或自定義子板。

時鐘系統采用兩顆5P35023/5L35023 VersaClock 3S可編程時鐘發生器，支持多路時鐘輸出，滿足SoC、DDR、外設等不同頻率需求。

電源與調試支持

系統通過65W USB Type-C接口供電，需外接支持USB PD協議的電源適配器（輸出5V/9V/15V/20V），推薦使用UHS-I Class 10及以上MicroSD卡作為啟動介質。

調試接口包括標準JTAG、I3C、8通道ADC及通過USB Micro-B實現的電流監測功能，便于功耗分析與底層調試。SLG46537和SLG46585 GreenPAK器件用于電源時序控制、GPIO擴展與模擬信號調理。

軟件與開發環境

套件支持瑞薩官方Linux BSP、VLP（Verified Linux Package）及SDK，兼容Yocto Project，可快速構建定制化系統。Cortex-M33可通過Arm Keil或GCC進行獨立開發，NPU支持CMSIS-NN和TensorFlow Lite Micro框架。

RZ/G3E-EVKIT為工業HMI、智能座艙、視頻會議終端等高集成度應用提供了完整的開發平臺，適用于從原型驗證到產品化設計的全流程開發。
