MP9943 是MPS芯源一款高度集成的高頻同步整流降壓變換器，專為高性能、小尺寸電源設計而優化。其內置85mΩ高邊與55mΩ低邊功率MOSFET，可在4V至36V寬輸入電壓范圍內持續提供3A輸出電流，適用于工業控制、車載系統及分布式電源架構等場景。代理銷售MPS芯源旗下全系列IC電子元器件-中芯巨能為您提供MP9943中文技術參數詳解，附引腳圖及應用電路圖。

MP9943中文技術參數詳解

該器件采用峰值電流模式控制架構，具備快速負載瞬態響應能力，簡化了環路補償設計，提升系統穩定性。固定410kHz開關頻率可在效率與外部元件尺寸間取得平衡；同時支持200kHz至2.2MHz范圍內的外部時鐘同步，便于EMI優化和多電源系統協調工作。特別地，MP9943具備高占空比能力，可應對汽車?yán)鋯?dòng)等低壓輸入工況，確保系統可靠啟動。

為實現高效率，MP9943在全負載范圍內采用強制同步整流模式，有效消除體二極管導通損耗。輕載時自動進入內部節電模式，維持高轉換效率。集成軟啟動電路可限制啟動時的浪涌電流，防止輸入電壓跌落。電源正常（PGOOD）引腳提供輸出電壓狀態監控，便于系統進行上電時序管理。

保護機制方面，器件集成多重安全特性：逐周期限流與打嗝模式過流保護（OCP）可在短路或過載時自動切斷輸出，并在故障消除后自恢復；精準的過溫關斷（OTP）功能防止熱失控。所有保護均內置遲滯設計，增強抗干擾能力。

MP9943支持輸出電壓從0.8V起可調，滿足核心電壓、I/O供電等多樣化需求。通過外部電阻分壓網絡設定輸出電壓，配合小型電感（典型值1.5μH~2.2μH）與低ESR陶瓷電容即可構建完整電源方案，顯著減少外圍元件數量。

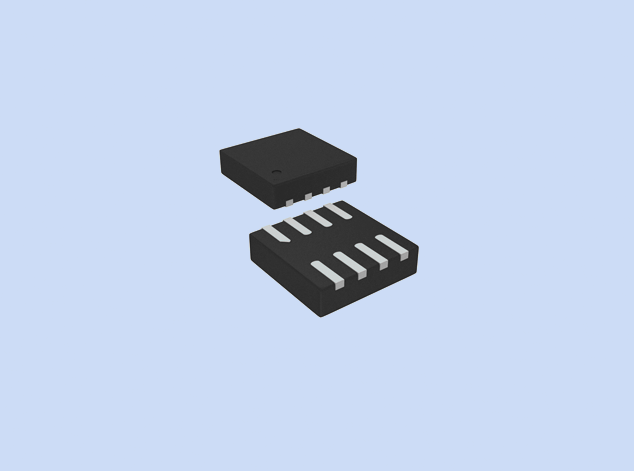

采用3mm×3mm QFN-8封裝，結合高集成度設計，使整體解決方案尺寸緊湊，適用于空間受限應用。PCB布局建議加強散熱焊盤設計，確保持續高負載下的熱性能穩定。綜上，MP9943憑借高效率、高可靠性與小尺寸特性，成為中等功率DC-DC轉換應用的理想選擇。

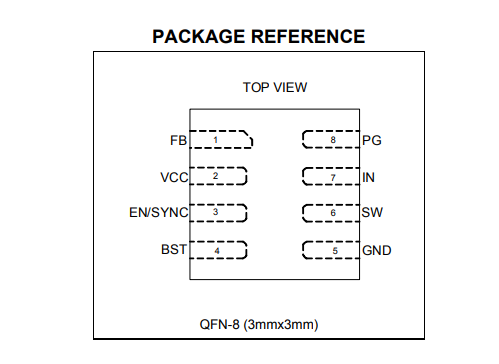

MP9943引腳圖

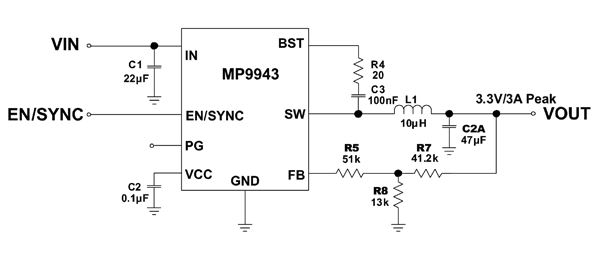

MP9943典型應用電路圖

MP9943可選型號

MP9943GQ-Z

MP9943AGQ-Z

MP9943GQ-P

MP9943AGQ-P
