在電網不穩定的地區，家用逆變器作為關鍵備用電源設備，需將電池直流電高效轉換為220VAC/50Hz或120VAC/60Hz交流電，支持電視、冰箱、LED照明及感性負載運行。當前技術趨勢正從修正方波向純正弦波逆變器演進，因其具備低損耗、低噪聲、兼容敏感負載等優勢。同時，電池技術也由鉛酸向高能量密度鋰電過渡。

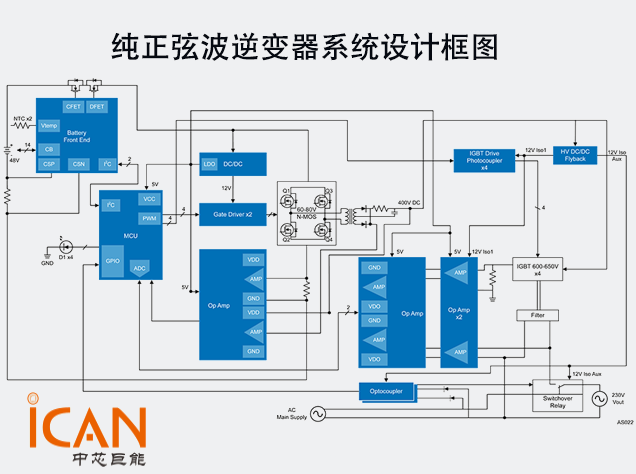

瑞薩電子提供完整系統方案（見圖1)，支持800VA至1800VA功率等級，適用于鋰電池備份系統。核心控制器可選RL78/G14 MCU或RA0E2，其具備32MHz主頻、51.2DMIPS處理能力，集成512KB Flash、48KB RAM、10位ADC及互補PWM模塊，支持高頻升壓與H橋驅動控制。MCU待機電流僅240nA，工作功耗低至66μA/MHz，適合能效敏感應用。

見圖1

直流母線采用RBN40H65T1 IGBT構成全橋拓?fù)洌撈骷跍喜蹡排c薄晶圓工藝，具備低Vce(sat)與快速開關特性，可減少導通與開關損耗。其固有低噪聲特性省去了外部柵極電阻，簡化驅動設計并提升可靠性。升壓后高頻高壓直流經全橋逆變與LC濾波，生成低失真正弦波輸出。

電池管理由RAA489206實現，作為16串電池前端IC，集成16位ΔΣ ADC，支持單體電壓、電流與溫度高精度采集（±1mV典型）。支持I2C/SPI通信，可實時上報SOC/SOH，并控制內置或外部均衡FET，延長電池壽命。該BMS具備62V熱插拔耐受與高ESD防護，提升系統魯棒性。

系統集成輔助反激電源，為控制側提供隔離供電，滿足安規要求。MCU驅動H橋?qū)崿F(xiàn)SPWM調制，配合閉環電壓/電流反饋，確保輸出穩定。LCD接口支持運行狀態顯示，如電壓、電流、SOC、故障信息等，便于用戶監控。

方案優勢包括：

支持低頻與高頻拓?fù)鋸?fù)用設計

實現控制與功率側電氣隔離

高度集成，降低BOM成本與PCB面積

兼容鋰電與鉛酸電池平臺

該架構為開發高效、高可靠性家用逆變器提供了成熟的技術路徑。
