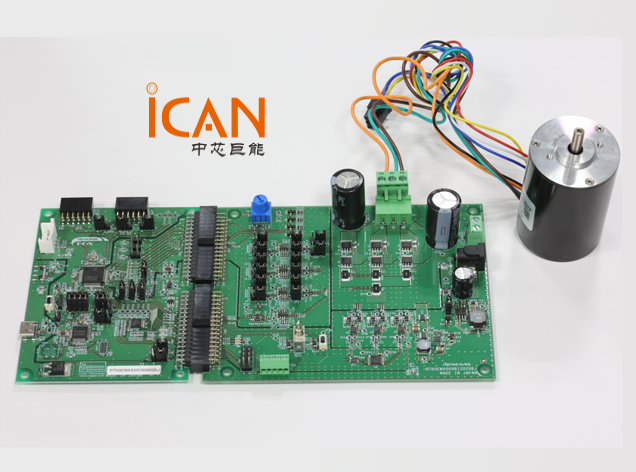

隨著機器人、無人機及精密自動化設備的快速發展，對小型化、高精度、高能效的無刷直流（BLDC）伺服系統需求日益增長。瑞薩電子推出的微型BLDC伺服解決方案，集成電機控制、電源管理與通信接口，支持高達75W電機驅動，適用于空間受限且要求高動態響應的閉環位置與速度控制應用。瑞薩電子代理商-中芯巨能為您介紹該方案的相關產品及應用優勢。

該方案以RA2T1微控制器為核心，采用64MHz主頻的Arm? Cortex?-M23內核，集成專用電機控制定時器（MTU3）、12位ADC及編碼器接口，支持FOC（磁場定向控制）、120°方波及SINUSOIDAL等多種控制算法。其嵌入式閃存確保控制程序可靠運行，支持在線升級，適用于工業級工作溫度（–40°C至+105°C），滿足嚴苛環境下的穩定性要求。

電源部分推薦使用RAA211233同步降壓轉換器，支持24V輸入、3A輸出，開關頻率高達1.4MHz，可使用小型電感與陶瓷電容，實現高效率、低紋波的12V或5V電源軌，為MCU、驅動器及傳感器供電。該器件具備過流、過溫保護，提升系統可靠性。

通信接口采用ISL3179E高性能RS-485/422收發器，支持40Mbps高速數據傳輸，具備±25kV HBM ESD保護和+125°C高溫工作能力，適用于長距離、高噪聲工業環境下的指令與反饋通信。其Fail-safe功能確保總線空閑時輸出確定狀態，提升通信魯棒性。

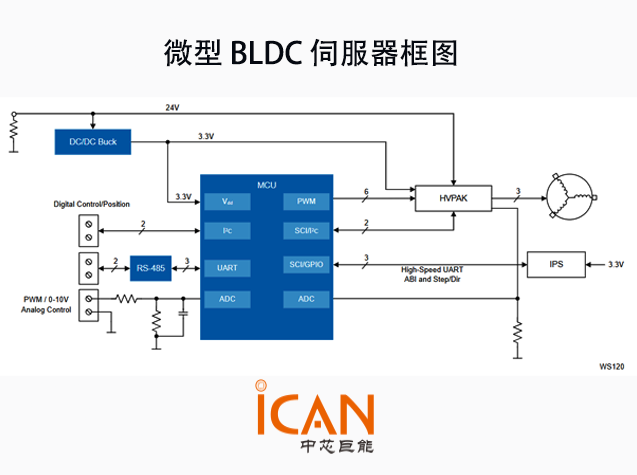

系統架構高度集成，MCU直接驅動外部三相預驅或集成式MOSFET模塊，實現三相逆變橋控制。結合霍爾傳感器或編碼器反饋，可實現閉環位置控制，定位精度取決于傳感器分辨率。支持PWM調速與電流環控制，實現高精度速度調節，適用于云臺、CNC微進給、機器人關節等精密應用場景。

方案優勢包括：

高集成度：MCU集成控制、ADC、定時器與通信外設，減少外部元件數量。

靈活可配：支持多種編碼器接口與通信協議（UART、SPI、I2C、RS-485），便于系統集成。

高效控制：支持FOC算法，提升能效與運行平穩性，降低噪聲與振動。

成本優化：基于閃存MCU，無需外部存儲，降低BOM成本與PCB面積。

可擴展性：適用于12V至48V系統，功率覆蓋數瓦至75W，支持多軸協同控制。

典型應用涵蓋服務機器人關節、無人機舵機、CNC雕刻機Z軸驅動、攝像機云臺穩定系統及遙控模型車等。該方案為工程師提供了一個模塊化、高性能的開發平臺，顯著縮短開發周期，加速產品上市。
