ADI 公司的 ADPL42001 是一款面向工業與電池供電應用的超低靜態電流、高壓線性穩壓器。該器件支持 4V 至 20V 寬輸入電壓范圍，輸出電壓可在 0.6V 至 18V 之間調節，最大輸出電流為 100mA，適用于對功耗敏感和輸入電壓波動較大的系統。代理銷售ADI 公司旗下全系列IC電子元器件-中芯巨能為您介紹ADPL42001 中文技術參數詳解 附引腳圖。

ADPL42001 中文技術參數詳解

關鍵性能參數

ADPL42001 的核心優勢在于其極低的靜態電流，在空載狀態下僅為 8μA，關斷模式下更是低至 0.9μA，顯著延長電池供電設備的續航時間。輸出電壓在整個溫度范圍內保持 ±2% 的高精度，確保系統穩定運行。

該器件在滿載（100mA）時的壓差電壓僅為 560mV，使其在低壓差應用中表現出色。此外，ADPL42001 集成了多項保護功能，包括過載保護、熱關斷（165°C 關斷）和使能控制，提升系統安全性和可靠性。

系統集成與封裝

ADPL42001 設計簡潔，僅需 4 個外部元件即可構建完整穩壓電路，支持使用微型 4.7μF、0805 封裝的輸出陶瓷電容，顯著縮小 PCB 面積。其開漏 PGOOD 引腳可用于監控輸出電壓狀態，便于系統進行電源管理。

該器件提供兩種緊湊封裝選項：6 引腳 TSOT 和 6 引腳 (3mm × 3mm) TDFN，適用于空間受限的應用。工作溫度范圍為 -40°C 至 +125°C，結溫支持至 +150°C，滿足工業級環境要求。

ADPL42001 應用場景

ADPL42001 適用于以下典型應用場景：

電池供電設備：如便攜式儀表、遠程傳感器節點和穿戴設備，得益于其超低靜態電流，可顯著延長電池壽命。

開關電源后級穩壓：用于降低開關噪聲，提供穩定、干凈的電壓軌。

車身電子系統與照明：在汽車電子中提供高可靠性電源解決方案。

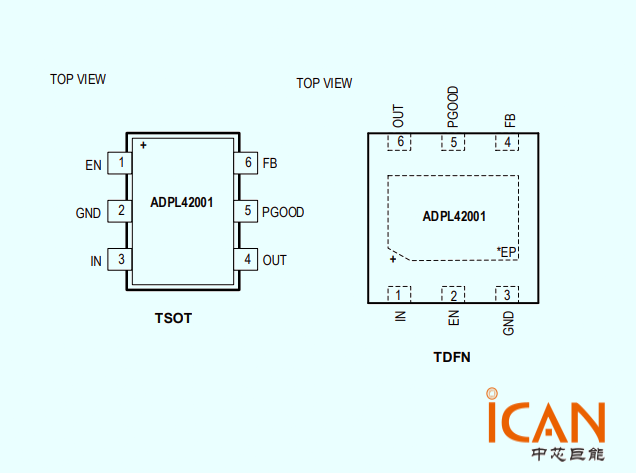

ADPL42001 引腳圖

ADPL42001 訂購料號

ADPL42001ATT+

ADPL42001ATT+T

ADPL42001AZT+

ADPL42001AZT+T
