ADI（Analog Devices）的 ADMV1013 是一款高性能寬帶微波上變頻器，專為24 GHz至44 GHz射頻（RF）頻段的點對點微波通信系統設計。該器件支持兩種頻率轉換模式，適用于高頻率、高精度的無線通信、雷達、電子戰及測試儀器等應用。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您介紹ADMV1013 中文技術參數詳解 附引腳圖及原理圖。

ADMV1013 中文技術參數詳解

核心功能與性能特點：

ADMV1013 提供兩種上變頻模式，滿足不同系統架構需求：

直接變頻模式：支持從基帶I/Q信號直接上變頻至RF頻段，適用于軟件定義無線電（SDR）和高階調制系統。

中頻單邊帶（SSB）上變頻模式：可接收0.8 GHz至6.0 GHz的復數IF信號，實現單邊帶上變頻，抑制不需要的邊帶，典型邊帶抑制優于26 dBc。

本地振蕩器（LO）輸入頻率范圍為5.4 GHz至10.25 GHz，內部集成四倍頻器，可將LO頻率擴展至高達41 GHz，簡化系統本振設計。

接口與匹配特性：

ADMV1013 的射頻輸出為50 Ω單端匹配，IF輸入也支持50 Ω單端接口。LO輸入可選擇100 Ω差分或50 Ω單端模式，基帶I/Q輸入為100 Ω差分接口，便于與高速DAC或調制器連接。

該器件集成可變衰減器，支持收發器鏈路功率控制，提升系統動態范圍與線性度。通過4線SPI接口，用戶可調節正交相位和混頻器柵極電壓，以優化邊帶抑制和LO歸零性能。SPI還支持關閉輸出包絡檢測器以降低功耗。

封裝與工作條件：

ADMV1013 采用40引腳LGA（Land Grid Array）封裝，尺寸緊湊，適用于高頻PCB布局。其工作外殼溫度范圍為?40°C至+85°C，符合工業級應用需求。

ADMV1013 典型應用場景

ADMV1013 主要適用于以下高頻系統：

點對點微波通信系統：在E頻段（24–44 GHz）實現高速數據傳輸。

雷達與電子戰系統：支持高精度信號調制與上變頻處理。

測試與測量設備：如信號發生器、頻譜儀前端模塊。

自動測試設備（ATE）：用于高頻器件測試平臺。

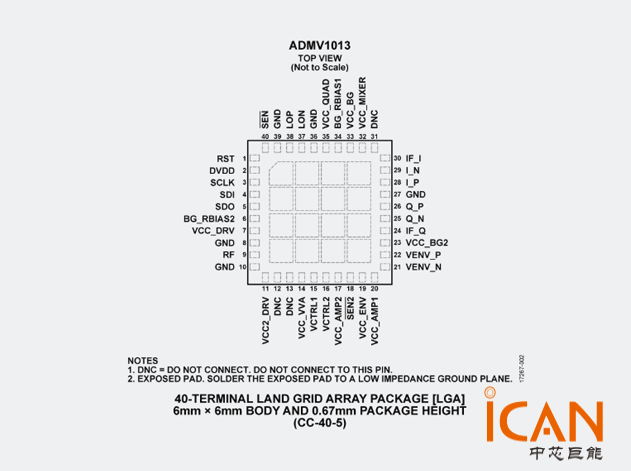

ADMV1013 引腳圖

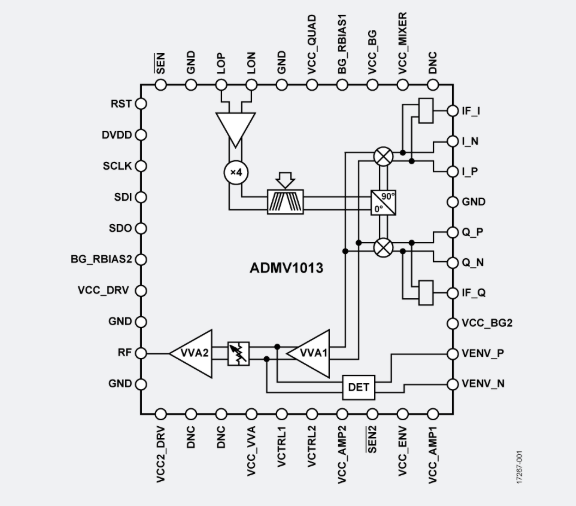

ADMV1013 原理圖

ADMV1013 原理圖

ADMV1013ACCZ

ADMV1013ACCZ-R7
