在高精度稱重應用中，如實驗室天平、商用電子秤及工業料斗秤，系統對分辨率、噪聲抑制和長期穩定性要求極為嚴苛。ADI公司的AD7192——一款24位Σ-Δ型模數轉換器（ADC），憑借超低噪聲（4.7 Hz時RMS噪聲僅11 nV）、內置可編程增益放大器（PGA）及差分輸入架構，成為此類應用的理想選擇。來自ADI代理授權、原廠貨源-中芯巨能將從系統架構、比率式測量原理、電源設計及實測性能等方面，詳解如何基于AD7192構建高性能電子秤系統。

系統架構與信號鏈

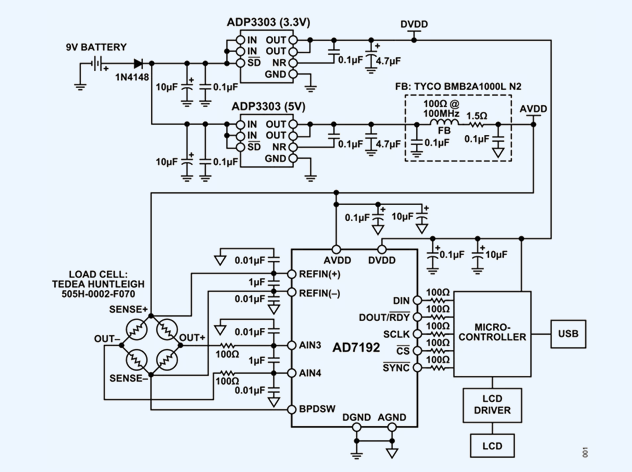

AD7192可直接連接稱重傳感器，構成完整的信號采集前端。典型2 kg稱重傳感器靈敏度為2 mV/V，在5 V激勵下滿量程輸出為10 mV。考慮到傳感器存在最高達±20%的增益誤差及高達50%滿量程的失調（TARE），AD7192配置為雙極性輸入、PGA增益128時，其模擬輸入范圍達±40 mV，可有效容納失調與誤差，避免前端飽和。

系統采用6線式稱重傳感器以實現真正的比率式測量：傳感器的SENSE+和SENSE?引腳直接連接至AD7192的REFIN+和REFIN?基準輸入端。由于ADC的基準電壓取自電橋?qū)嶋H激勵電壓，電源波動引起的誤差被共模抑制，顯著提升長期穩定性。若使用4線式傳感器，則激勵電壓經線路電阻后產生壓降，破壞比率關系，降低精度。

電源與EMC設計

AD7192采用獨立的模擬電源（AVDD）和數字電源（DVDD）。為簡化與3.3 V微控制器的接口，DVDD直接由3.3 V LDO（如ADP3303）供電，無需電平轉換。AVDD則由另一路低噪聲5 V LDO提供，并在輸出端增加RC/π型濾波網絡及降噪電容，確保稱重傳感器與ADC獲得潔凈電源。實踐表明，電源或地平面上的任何噪聲都會直接耦合至微伏級信號，因此低噪聲LDO+多級濾波是實現高分辨率的關鍵。

實測性能分析

在4.7 Hz輸出數據速率下，AD7192理論RMS噪聲為11 nV，對應峰峰值噪聲約72.6 nV（6.6倍轉換系數），可實現約17.4位無噪聲分辨率。實際測試中，將1 kg標準砝碼置于6線傳感器上，連續采集500次轉換結果（圖3），系統實測峰峰值噪聲為98 nV，對應16.6位有效分辨率，等效重量分辨率達0.02 g（圖4）。該性能已接近傳感器本底噪聲極限，表明AD7192前端設計充分釋放了傳感器潛力。

進一步通過**數字后置濾波（如移動平均）**可降低噪聲、提升有效分辨率，但會犧牲數據速率，適用于對響應速度要求不高的靜態稱重場景。

器件選型建議

高端應用：AD7192（本文方案）或更低噪聲的AD7190（8.5 nV @ 4.7 Hz）；

中端應用：AD7799（27 nV @ 4.17 Hz）；

低成本方案：AD7798/AD7780/AD7781，適用于對分辨率要求≤16位的場景。
