TPL5110DDCT中文資料

TPL5110DDCT中文介紹

TPL5110DDCT是一款低功耗計時器，具有集成 MOSFET 驅動器，專為占空比或電池供電型應用中的電源門控而 設計。TPL5110 的電流消耗僅為 35nA，可用于支持電源線路，并可大幅降低睡眠期間的總系統待機電流。這一節能特性可以大幅減小能量采集或無線傳感器應用中所使用的電池 尺寸。TPL5110 提供 100ms 至 7200s 的可選計時間隔，適合用于電源門控 應用。此外，TPL5110 還具有獨特的單次觸發功能，可使計時器僅為 MOSFET 供電一個周期。TPL5110 采用 6 引腳 SOT23 封裝。

TPL5110DDCT特性

電源電壓范圍為 1.8V 至 5.5V

電壓為 2.5V 時，電流消耗為 35nA（典型值）

可選計時間隔：100ms 至 7200s

計時器精度：1%（典型值）

可通過電阻選擇時間間隔

手動為 MOSFET 上電

單次觸發功能

TPL5110DDCT技術參數詳解

功能：納米計時器

Iq（典型值）（毫安）：0.000035

特征：低功耗定時器、MOS 驅動器、手動復位、一次性功能、可編程延遲范圍

評分：目錄

工作溫度范圍（°C）：-40至105

電源電壓（最大）（V）：5.5

電源電壓（最小值）（V）：1.8

TPL5110DDCT優點

TPL5110DDCT的功耗僅為 35nA，可以啟用電源線并大幅降低睡眠期間的整體系統待機電流。這種節能使得可以使用更小的電池，使其非常適合能量收集或無線傳感器應用。TPL5110 提供 100ms 至 7200s 的可選時序間隔，專為功率門控應用而設計。此外，TPL5110 具有獨特的一次性功能，其中定時器僅為 MOSFET 供電一個周期。TPL5110 采用 6 引腳 SOT23 封裝。

TPL5110DDCT應用領域

電池供電系統

物聯網 (IoT)

入侵者檢測

篡改檢測

家庭自動化傳感器

恒溫器

消費類電子產品

遠程傳感器

家電

TPL5110DDCT引腳圖

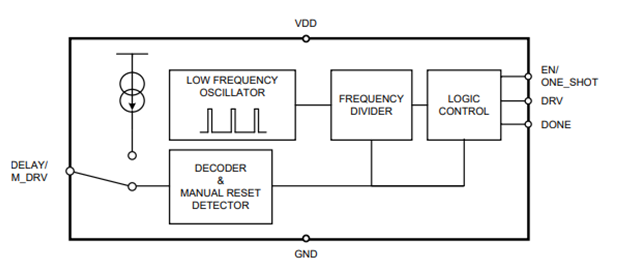

TPL5110DDCT原理圖
