UC3846是TI（德州儀器）一款高性能、雙端輸出的電流模式脈寬調制（PWM）控制器，專為開關電源、DC-DC變換器和電機驅動等高功率應用設計。來自全球授權德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供UC3846技術參數詳解、引腳圖、典型應用電路圖及現貨。

UC3846技術參數詳解

核心架構與工作原理

UC3846采用電流模式控制架構，通過檢測功率開關管的電流信號實現逐周期限流，提供快速的瞬態響應和優異的負載調整率。其內部集成振蕩器、誤差放大器、PWM比較器、邏輯驅動電路和保護模塊，構成完整的控制環路。

工作時，外部電阻RT和電容CT設定開關頻率，典型范圍可達數百kHz。內部5.0V基準電壓（VREF）為外部電路提供穩定電源。誤差放大器的同相輸入端（+E/A）連接反饋信號，反相輸入端（-E/A）連接參考電壓，輸出經補償網絡（COMP）接入PWM比較器，與電流檢測信號比較后生成PWM脈沖。

雙端輸出與驅動能力

UC3846提供兩路互補的圖騰柱輸出（AOUT和BOUT），可直接驅動MOSFET或通過驅動變壓器驅動雙極性晶體管。兩路輸出之間具有可編程的死區時間，通過SH-DN（Shutdown）引腳或外部電路控制，防止半橋或全橋拓?fù)渲械闹蓖ǘ搪贰?/p>

輸出級設計為低阻抗驅動，可提供足夠的峰值電流以快速開關功率器件，減少開關損耗。C/S+和C/S-引腳用于差分采樣電流檢測電阻上的電壓，實現精確的峰值電流檢測。

關鍵性能與控制特性

電壓基準：內部5.0V基準電壓精度高，負載調整率優異，為系統提供穩定參考。

誤差放大器：高增益、寬帶寬設計，支持外部補償網絡，便于穩定電壓環路。

電流檢測：差分輸入結構（C/S+和C/S-）有效抑制共模噪聲，提高檢測精度。CS/SS引腳支持軟啟動和電流限制設置。

欠壓鎖定（UVLO）：VIN引腳集成UVLO電路，確保控制器在電源電壓穩定后才啟動，防止異常工作。

關斷功能：SH-DN引腳可外部控制，實現軟關斷或過流保護，支持外部邏輯信號強制關閉輸出。

保護與穩定性設計

UC3846內置多重保護機制。通過CS/SS引腳可設置最大占空比限制，防止變壓器飽和。SH-DN引腳在過流或過壓時強制關閉輸出，實現快速保護。COMP引腳的補償網絡設計對系統穩定性至關重要，需根據具體拓?fù)浜凸β始?jí)參數進行環路補償。

封裝與工作條件

UC3846采用14引腳DIP或SOIC封裝，引腳布局優化，便于PCB布局。工作溫度范圍為-40°C至+85°C（UCX846系列），滿足工業級應用需求。電源電壓范圍通常為10V至30V，需外部穩壓供電。

UC3846引腳圖

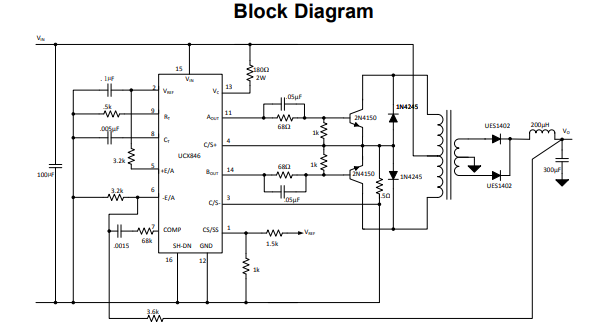

UC3846典型應用電路

在推挽或全橋DC-DC變換器中，UC3846通過調節PWM占空比控制輸出電壓。反饋信號經光耦隔離后送至+E/A引腳，與內部基準比較，調節輸出脈寬。電流檢測電阻信號經C/S+和C/S-輸入，實現峰值電流模式控制。RT和CT設定工作頻率，AOUT和BOUT驅動功率開關管，死區時間由內部邏輯控制。

設計優勢

高集成度：集成基準、振蕩器、誤差放大器和驅動器，減少外部元件。

高性能控制：電流模式架構提供快速動態響應和固有逐周期限流。

靈活驅動：雙端輸出支持多種拓?fù)洌绤^(qū)時間可調。

強健保護：完善的欠壓、過流和關斷保護機制，提升系統可靠性。

UC3846訂購料號

UC3846DW

UC3846N

UC3846DWTR

UC3846QTR/80198

UC3846QTR

UC3846Q

UC3846J

UC3846DWTRG4

UC3846NG4
