在現代電力電子系統中，無論是新能源汽車的電驅電控、光伏逆變器，還是工業變頻器，柵極驅動器都扮演著至關重要的角色。它作為連接控制芯片和功率開關的關鍵組件，不僅實現了高低壓隔離，還確保了系統的安全與穩定運行。中微愛芯（i-core）推出的AiP4421/AiP4422系列大電流高性能9A單路功率MOSFET和IGBT驅動器，以其卓越的性能和廣泛的適應性，成為眾多應用的理想選擇。

主要特點與技術規格

高輸出峰值電流

輸出峰值電流：高達9A（VDD=18V），能夠快速對功率開關進行充放電，提升開關速度和效率。

寬邏輯輸入電壓范圍：支持從-5V到VDD+0.3V的寬電壓輸入，兼容CMOS和TTL信號，適應多種電源環境。

低輸出阻抗與快速響應

低輸出阻抗：≤5Ω（VDD=18V，Io+= -10mA），確保在高電流條件下仍能保持穩定的輸出。

上升/下降時間：≤60ns（CL=10nF），快速響應能力提升了系統的整體效率。

傳輸延遲時間：≤50ns（CL=10nF），保證了精確的控制信號傳輸。

其他關鍵特性

電源靜態電流：≤1mA，降低了功耗，延長了設備的使用壽命。

支持輸入輸出同相/反向：靈活的配置選項，滿足不同應用場景的需求。

封裝形式：SOP8，便于集成和布線。

功能框圖與引腳說明

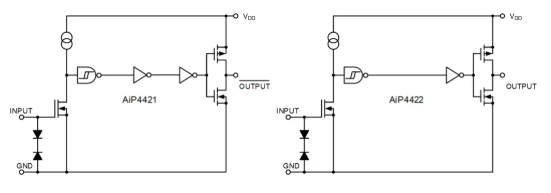

功能框圖

功能框圖展示了AiP4421/AiP4422內部的主要功能模塊，包括輸入級、驅動級和輸出級，清晰展現了其完整的驅動管理流程。

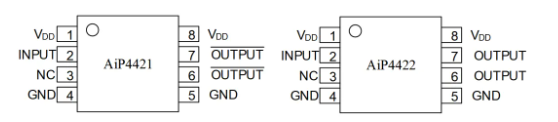

引腳排列圖

引腳排列圖詳細列出了各個引腳的功能及其對應的電氣特性，幫助工程師在設計過程中快速理解和應用。

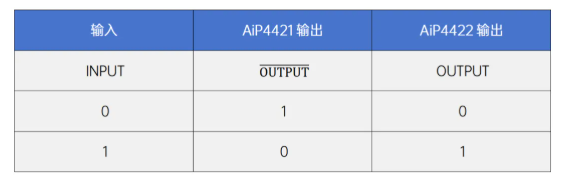

真值表

真值表提供了輸入信號與輸出狀態之間的對應關系，便于理解其工作原理和邏輯控制方式。

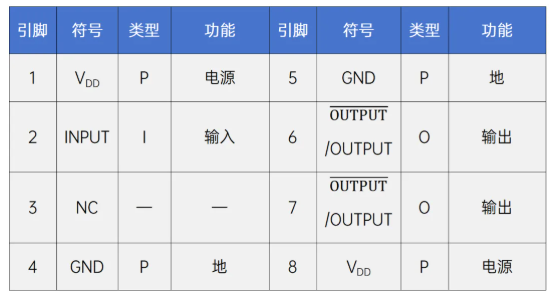

引腳說明

引腳說明詳細解釋了每個引腳的功能及其電氣特性，為實際應用提供了重要參考。

應用領域廣泛

新能源汽車電驅電控:在新能源汽車的電驅電控系統中，柵極驅動器負責精確控制功率開關器件（如MOSFET和IGBT），實現高效的能量轉換和電機驅動。AiP4421/AiP4422的高驅動能力和快速響應特性，使其成為這一領域的理想選擇。

光伏逆變器：光伏逆變器需要將太陽能電池板產生的直流電轉換為交流電，供家庭或電網使用。AiP4421/AiP4422的寬電壓工作范圍和穩定參數，確保了在全電壓范圍內都能提供可靠的驅動性能，提高了系統的整體效率。

工業變頻器：在工業自動化領域，變頻器用于調節電機的轉速和扭矩，以實現節能和優化控制。AiP4421/AiP4422的高驅動電流和低輸出阻抗，使其能夠快速響應控制信號，提升系統的動態性能和穩定性。

如需AiP4421/AiP4422產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。中微愛芯代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。
