CA3140是Renesas Electronics（原Intersil）一款采用BiMOS工藝的高輸入阻抗、高速運算放大器，結合了雙極型晶體管的低偏置電流與MOS輸入級的超高輸入阻抗特性。該器件專為高阻抗傳感器接口、精密測量和高速信號調理等應用設計，提供單通道（CA3140）和雙通道（CA3140A）版本。

核心架構與關鍵優勢

CA3140的核心優勢在于其PMOS輸入級，實現了極高的直流輸入阻抗（典型值1.5TΩ）和極低的輸入偏置電流（典型值10pA）。這使其在處理來自壓電傳感器、光電二極管或高阻分壓器等微弱信號源時，能最大限度地減少信號衰減和負載效應，保證信號完整性。

其內部結構包含兩級增益級和一個推挽輸出級，支持軌到軌輸出擺幅（在輕載條件下可接近電源軌），并具備短路保護功能。增益帶寬積（GBW）典型值為4.5MHz，轉換速率（Slew Rate）為9V/μs，滿足中等帶寬信號的放大需求。

電氣性能與工作條件

電源電壓：支持寬范圍單電源（3V至36V）或雙電源（±1.5V至±18V）供電，兼容多種系統架構。

輸入特性：

輸入偏置電流：在25°C下典型值10pA，最大值200pA，遠低于傳統雙極型運放。

輸入失調電壓：典型值2mV，最大值7mV，可通過外部電位器在引腳1和5之間進行調零。

輸入共模電壓范圍：可低至負電源軌，支持單電源應用中的地電平信號輸入。

輸出特性：輸出可擺動至距離電源軌約10mV（空載），驅動能力為10mA，支持直接驅動TTL和CMOS邏輯電平。

工作溫度：支持0°C至70°C（CA3140）或-40°C至85°C（CA3140A），滿足商業和工業級應用。

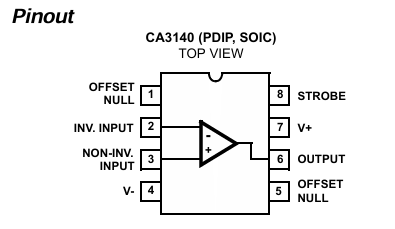

CA3140引腳圖

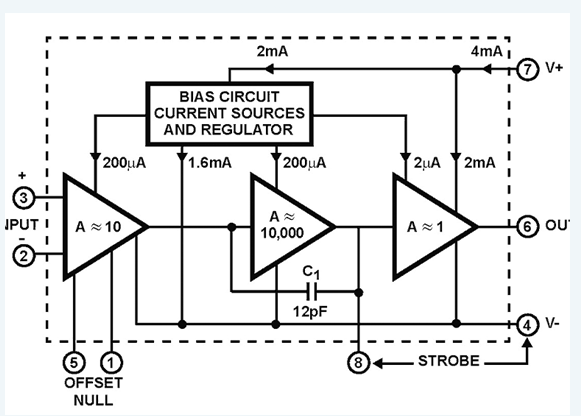

CA3140典型應用電路圖

典型應用電路

CA3140適用于多種精密模擬電路：

同相/反相放大器：利用其高輸入阻抗，構建高增益、低噪聲的電壓放大電路。

電壓跟隨器：作為緩沖器隔離高阻抗信號源與后續電路，輸入阻抗極高，輸出阻抗極低。

有源濾波器：構建低通、高通或帶通濾波器，用于信號預處理。

比較器：雖然非專用比較器，但其高速特性可用于中等精度比較應用。

峰值檢測器與采樣保持電路：配合二極管和電容，實現信號峰值保持，其低偏置電流確保保持電容的電壓泄漏極小。

性能曲線分析

根據典型性能曲線，在±15V電源下：

增益帶寬積：單位增益帶寬約4.5MHz，支持中高頻信號處理。

電源抑制比（PSRR）：在10Hz至100kHz范圍內，PSRR優于80dB，有效抑制電源噪聲。

輸入噪聲電壓：在100Hz時約為30nV/√Hz，1kHz時約為15nV/√Hz，噪聲性能良好。

開環增益：典型值106dB，確保高閉環精度。

封裝與物理特性

CA3140提供PDIP-8、SOIC-8等多種封裝。其裸片尺寸在晶圓上約為62-70mil（1.575-1.778mm），切割后因57°解理角實際尺寸增加7mil（0.17mm），達到約69-77mil。

設計注意事項

相位補償：在高增益或容性負載應用中，可能需要在反饋路徑或輸出端添加補償電容以確保穩定性。

輸入保護：盡管有內部保護二極管，但應避免輸入電壓超過電源軌，以防閂鎖或損壞。

PCB布局：高輸入阻抗電路對漏電流敏感，需保持輸入引腳走線短而清潔，避免污染或高濕度環境導致表面漏電。
