LM386（型號包含：LM386M-1 和 LM386MX-1 ）是TI德州儀器的一款低壓音頻功率放大器，代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供LM386中文資料，附引腳圖和原理圖。

LM386中文資料

LM386產品中文介紹

LM386M-1 和 LM386MX-1 是旨在用于低電壓消費類應用的功率放大器。增益在內部設置為 20，用于減少外部元件數量，但在引腳 1 和 8 之間添加外部電阻器和電容器后，可將增益設置為 20 到 200 之間的任意值。輸入以地為基準，而輸出自動偏置到電源電壓的一半。LM386M-1 和 LM386MX-1 采用 6V 電源供電時，靜態功耗僅為 24mW，因此非常適合采用電池供電。

LM386特性

電池供電

外部元件超少

寬電源電壓范圍：4V 至 12V 或 5V 至 18V

低靜態電流消耗：4mA

電壓增益范圍：20 至 200

以地為基準的輸入

自動居中的輸出靜態電壓

低失真：0.2%（A V = 20，V S = 6V，R L = 8Ω，P O = 125mW，f = 1kHz）

采用 8 引腳 MSOP 封裝

LM386技術中文參數詳解

音頻輸入類型：模擬輸入

建筑學：AB類

揚聲器通道（最大）：?jiǎn)魏思?xì)胞增多癥

功率級電源（最大）(V)：18

功率級電源（最小值）(V)：4

負載（最小）（Ω）：4

輸出功率（瓦）：0.325

1 kHz 時的 THD + N (%)：0.2

Iq（典型值）（毫安）：4

控制接口：硬件

閉環/開環：關閉

模擬電源（最小值）(V)：4

模擬電源電壓（最大）(V)：18

電源抑制比（分貝）：50

工作溫度范圍（°C）：0 至 70

LM386應用

AM-FM 收音機放大器

便攜式磁帶播放機放大器

對講機

電視音響系統

線路驅動器

超聲波驅動器

小型伺服驅動器

電源轉換器

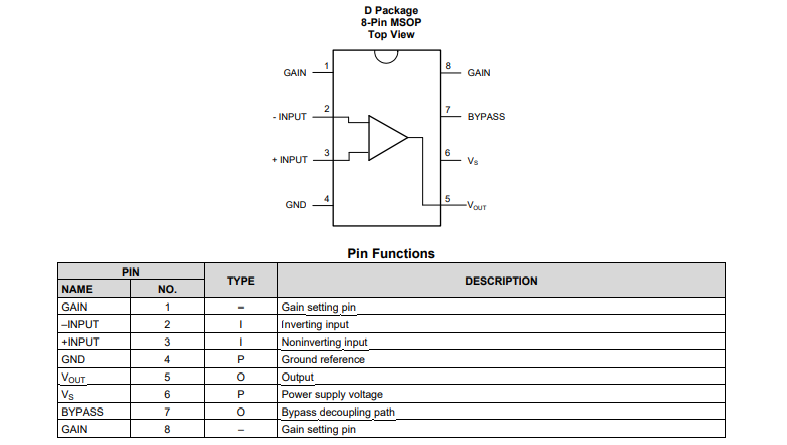

LM386引腳圖

LM386原理圖
