MCP9604 是Microchip一款四通道熱電偶調理IC，為工程師提供了一種高度集成、即插即用的解決方案，顯著降低多通道溫度采集系統的設計門檻。Microchip代理授權、原廠貨源 - 中芯巨能為您提供MCP9604：中文技術參數詳解、引腳圖、典型應用電路圖及現貨。

MCP9604中文技術參數詳解

MCP9604是最大±1.5°C熱端溫度測量精度（典型值±0.5°C）的四通道熱電偶信號調理芯片。其內部集成了高分辨率Σ-Δ ADC、冷端補償溫度傳感器、線性化數學引擎及支持八種標準熱電偶類型（J、K、T、E、N、B、R、S）的前端電路，無需外部放大器、濾波器或參考電壓源，真正實現“單芯片完成完整熱電偶信號鏈”。

該器件采用20引腳MQFN封裝（4mm × 4mm），工作電壓范圍為2.7V至5.5V，典型工作電流僅500 μA，關斷模式下電流低至2 μA，適用于對功耗敏感的工業邊緣節點。通過標準I2C接口（最高100 kHz）與主控通信，單總線最多可掛載8個MCP9604設備，輕松擴展至32路溫度通道，極大提升系統可擴展性。

在功能實現上，MCP9604自動完成冷端補償、非線性校正和單位轉換，直接輸出以°C為單位的數字溫度值。其冷端溫度測量精度達±1.0°C（最大值），確保即使在環境溫度劇烈波動的現場（如電廠鍋爐旁或半導體刻蝕設備附近），仍能維持高測量可靠性。

對于傳統方案需依賴軟件查表或外部RTD進行冷端補償?shù)脑O(shè)計而言，MCP9604大幅簡化了軟硬件架構。工程師無需再處理熱電偶的非線性特性、噪聲抑制或校準流程，產品開發周期可縮短數周。同時，由于省去了運放、濾波電容、基準源等外圍元件，BOM成本和PCB面積顯著降低，特別適合空間受限的緊湊型工業模塊。

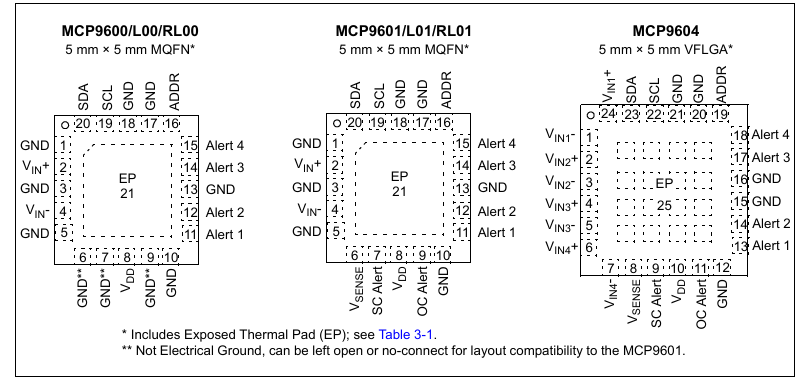

MCP9604引腳圖

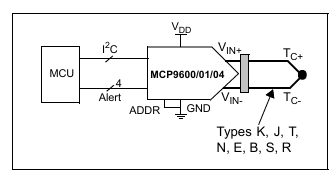

MCP9604典型應用電路圖

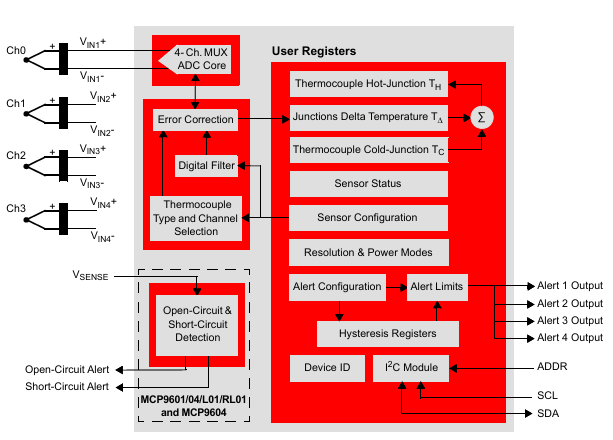

MCP9604原理圖

MCP9604典型應用場景

多區工業爐溫監控

半導體工藝腔體溫度分布檢測

化工反應釜安全聯鎖系統

食品滅菌過程的合規性記錄
