在設計電源管理系統時，選擇一款既能提供高效能又能適應寬輸入電壓范圍的DC-DC轉換器至關重要。ADI代理授權、原廠貨源 - 中芯巨能將為您詳細介紹Maxim Integrated（現為Analog Devices的一部分）推出的MAX17682——一款專為工業應用設計的高電壓、高效iso-buck DC-DC轉換器。

高效與寬輸入電壓范圍

MAX17682能夠支持從4.5V到42V的寬輸入電壓范圍，并且可以提供高達10W的隔離功率輸出。其原邊反饋調節機制確保了輸出電壓能夠在±1.2%的精度范圍內穩定工作。此外，該器件能夠提供高達3.7A的原邊峰值電流，這使得它非常適合需要大電流輸出的應用場景。

采用峰值電流控制模式結合脈寬調制(PWM)技術，MAX17682內置低導通電阻MOSFET，確保滿載時的高效運行。這種設計不僅提高了電源轉換效率，還簡化了電路布局，減少了PCB設計的復雜性。

先進功能特性

為了提升系統的可靠性和靈活性，MAX17682集成了多種實用的功能：

可編程軟啟動：允許用戶通過設定延遲時間來減少輸入浪涌電流，保護敏感組件。

EN/UVLO引腳：使用戶可以根據實際需求設置開啟或關閉條件，確保電源僅在輸入電壓達到預設值時啟動。

RESETB開漏輸出：當原邊輸出電壓進入穩壓范圍后，經過一定延時觸發低電平信號，作為系統電源就緒的指示。

這些特性顯著增強了系統的可控性和安全性，特別是在要求嚴格的工業環境中。

緊湊設計與多功能性

考慮到許多應用場景對空間有著嚴格的要求，MAX17682采用了緊湊的20引腳(4mm x 4mm) TQFN封裝，實現了超緊湊的設計。全陶瓷電容設計不僅減少了所需的外部元件數量，降低了總體成本，同時也簡化了庫存管理。

頻率可在100kHz至500kHz之間調節，并支持外同步，這為設計師提供了更大的靈活性。此外，其峰值效率高于90%，關斷電流僅為2.8μA（典型值），進一步降低了功耗。

工業級可靠性

MAX17682設計用于在惡劣的工業環境中工作，其工作溫度范圍為-40°C至+125°C，結溫范圍可達-40°C至+150°C。打嗝模式限流和自動重試啟動機制進一步提升了系統的魯棒性，即使面對突發狀況也能保證穩定運行。

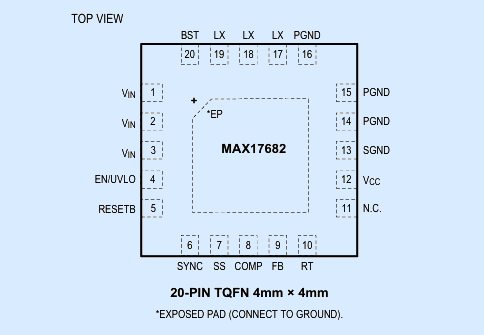

MAX17682引腳圖

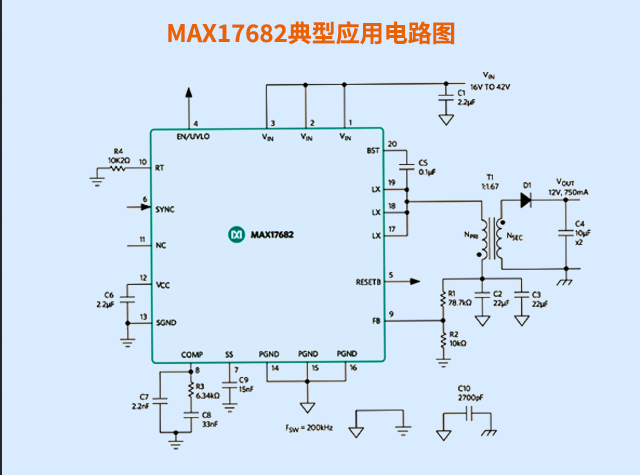

MAX17682典型應用電路圖

廣泛應用領域

憑借其出色的性能和多功能特性，MAX17682廣泛應用于多個領域：

智能電表中的通信集中器：確保數據傳輸?shù)姆€(wěn)定性和準確性。

浮地電源發生器：為需要電氣隔離的應用提供安全可靠的電源。

工業過程控制：在嚴苛的工業環境中保持高效穩定運行。

醫療設備隔離電源：保障醫療設備的安全性和穩定性。

MAX17682訂購料號

MAX17682ATP+

MAX17682ATP+T
