在汽車電子系統中，CAN總線作為關鍵通信網絡，其穩定性和可靠性直接影響到整車的安全性和性能。TPT1043AQ是思瑞浦一款車規級CAN收發器，憑借創新的抗干擾設計和嚴格的兼容性測試，為工程師提供了高可靠性的通信解決方案。

抗干擾設計：優化EMC性能

TPT1043AQ在復雜車載電磁環境下表現出色，尤其在BCI（大電流注入）測試中，該芯片能夠在無外部共模電感和屏蔽線的情況下，在2Mbps和5Mbps CAN FD高速通信模式下，面對0.1-400MHz全頻率范圍的干擾，且注入功率達200mA的極端工況時，仍能保持穩定的通信質量。這一特性顯著提升了系統的魯棒性，確保了數據傳輸?shù)目煽啃浴?/p>

總線對稱性調節電路設計

TPT1043AQ內置了總線對稱性調節電路，通過優化總線輸出信號的對稱性來減少電磁輻射。這種設計使得芯片可以在不增加額外屏蔽措施的情況下滿足整車的EMC要求，從而幫助客戶簡化設計流程，減少PCB板面積占用，并降低系統成本。這對于空間有限的車載模塊尤為重要。

高抗擾電路設計

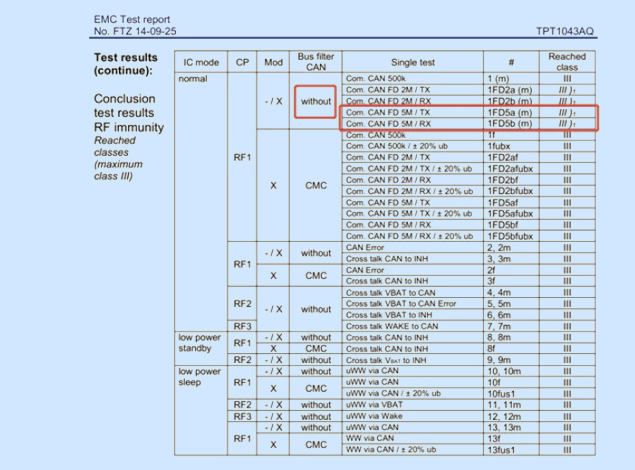

根據IEC6228-3標準中的DPI（Direct Power Injection）測試，TPT1043AQ展示了卓越的抗干擾能力。其內置的“差分信號增強單元”在2Mbps和5Mbps高速通信場景下，即使采用無總線共模電感的簡化方案，也能穩定達到Class-3最高等級的要求。相比之下，傳統設計通常依賴共模電感來提升抗擾性。TPT1043AQ的設計不僅減少了外圍元件的需求，還降低了因這些元件失效導致的故障風險，提高了系統的長期可靠性。

兼容性驗證：保障互聯互通

除了強大的抗干擾能力，TPT1043AQ還通過了德國C&S實驗室的全面一致性兼容性測試。C&S實驗室自1995年成立以來，一直專注于車用網絡通信領域，積累了豐富的開發與測試經驗，成為全球車載通信接口領域的權威機構。其認證報告是車載器件進入主流供應鏈的重要依據。

無障礙互聯互通

通過C&S實驗室的測試意味著TPT1043AQ可以無縫適配所有通過C&S認證的CAN收發器，無需額外進行跨器件調試工作。這從根本上避免了由于器件兼容性問題導致的總線通訊故障，確保了整個車載網絡的穩定運行。

簡化研發流程

對于車企而言，通過C&S認證的TPT1043AQ可以大幅簡化整車CAN總線系統的兼容性驗證過程。這意味著車企無需再投入大量資源進行繁瑣的測試，有效縮短了整車的研發周期，降低了測試環節的時間和成本投入。

強化整車通訊可靠性

C&S的嚴苛測試進一步證明了TPT1043AQ在復雜網絡環境中的穩定運行能力。它不僅保證了單個節點的可靠性，還為整個車載總線系統構建了更堅實的通信保障，增強了整體系統的可靠性和穩定性。
