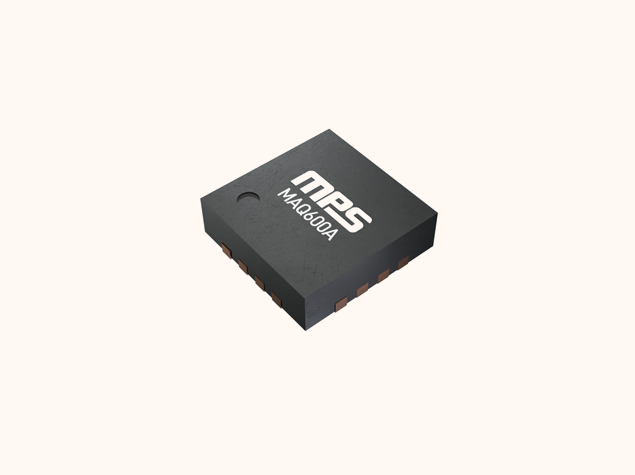

隨著機器人技術的發展，特別是靈巧手和復雜關節結構的設計日益精密化，對傳感器的要求也變得越來越高。一款優秀的磁角度傳感器不僅需要具備高精度、高帶寬，還需要在緊湊的空間內實現靈活安裝和高效運行。MAQ600A作為芯源MPS一款高性能的磁角度傳感器，正是為滿足這些需求而生。

高精度與全溫度范圍內的穩定性

MAQ600A集成了精密隧道磁阻（TMR）元件，RMS噪聲低于0.015°，這使得它能夠提供極高的分辨率和重復定位精度。即使在全工作溫度范圍內，其誤差（INL）也能保持在0.6°以下。通過片上32點查找表進行用戶校準后，誤差更是可以降低至小于0.1°。此外，該傳感器支持從12位到15位的絕對角度輸出配置，確保了在整個溫度范圍內的絕對精度。

這種高精度對于靈巧手來說至關重要。例如，在執行精細操作時，即使是微小的角度偏差也可能導致任務失敗。MAQ600A的卓越性能保證了靈巧手在各種應用場景中的可靠性和準確性。

高帶寬與快速響應

除了高精度外，MAQ600A還擁有出色的高帶寬特性。在150Hz帶寬下，它具有14.8位分辨率；而在13kHz帶寬下，則可達到12.5位分辨率。更重要的是，MAQ600A采用了延遲補償技術，延遲時間控制在±0.5μs以內，這使得它非常適合用于需要快速環路控制的應用場景中。

對于靈巧手而言，這意味著它可以迅速捕捉并響應瞬間變化，從而提高整體系統的動態性能。無論是抓取物體還是執行復雜的運動軌跡，MAQ600A都能確保動作的流暢性和精確度。

小尺寸封裝與靈活安裝

考慮到靈巧手關節模組內部空間有限，MAQ600A采用了小巧的QFN-16 (3mmx3mm)封裝形式。這種設計不僅降低了軸向尺寸，使靈巧手的整體結構更加緊湊，同時也節約了PCB布板面積，為其他組件騰出了寶貴的空間。此外，由于整體重量的減輕，提高了靈活性和能源效率。

更值得一提的是，MAQ600A支持廣泛的磁場檢測范圍（20mT至>100mT），并兼容軸端和側軸兩種安裝方式。無論是在電機高速端還是減速器低速端，MAQ600A都能輕松適應不同的結構設計需求。MPS提供的在線仿真工具也為磁場設計提供了細致指導，進一步簡化了開發過程。

快速上手與豐富接口

為了幫助開發者更快地將MAQ600A集成到產品中，MPS提供了豐富的應用資源和支持。除了在線磁場仿真工具外，評估套件可用于快速使用或評估產品。離軸校準工裝平臺兼容多種電機類型，并支持光編校準和勻速自校準功能，搭配評估套件可以一鍵完成校準，大大縮短了量產周期。

MAQ600A還配備了多種接口選項，包括SPI、SSI、增量ABZ正交編碼器接口、增量UVW編碼器輸出以及PWM絕對輸出等，滿足不同系統的需求。無論是數字角度讀取還是多圈速度輸出，MAQ600A都能提供穩定可靠的連接方案。

MAQ600A典型應用框圖

應用實例：靈巧手與主關節模組

在實際應用中，靈巧手的執行器通常由電機、減速器和驅動板組成。MAQ600A的高帶寬和高精度特性使其成為高速端電機控制的理想選擇，而其小體積和靈活安裝方式則適用于低速端關節位置記錄。這種組合不僅提高了系統的整體性能，還賦予了設計者更大的自由度來優化產品結構。

同樣，在主關節模組中，MAQ600A也可以發揮重要作用。無論是高速端還是低速端，它都能提供符合要求的精度和尺寸優勢。特別是在高速端，結合多極磁環使用時，MAQ600A能夠?qū)崿F(xiàn)高精度的角度檢測，為機器人關節的精準控制提供了強有力的支持。

總之，MAQ600A憑借其高精度、高帶寬、小尺寸封裝以及靈活的安裝方式，成為了靈巧手和機器人關節設計中的理想選擇。它不僅解決了傳統傳感器面臨的諸多挑戰，還為未來智能設備的發展開辟了新的可能性。
