在電動汽車與自動駕駛技術快速演進的背景下，高集成度、智能化的功率驅動解決方案成為提升整車性能與可靠性的關鍵。近日，納芯微正式推出全新 NSD56xxx-Q1 系列車規級8通道智能高低邊驅動芯片——包括 NSD56080、NSD56602、NSD56620 和 NSD56242，為繼電器、LED、燈泡及電機等感性/容性負載提供高效驅動與智能診斷功能。

一、高度集成，簡化系統設計

NSD56xxx-Q1 系列工作電壓范圍覆蓋 4.5V 至 28V，輸出內部鉗位電壓達 39V，每通道驅動電流可達 330mA，適合驅動各類車載電子設備。相比此前的8通道低邊驅動產品 NSD56008，新系列引入了多項創新特性：

PWM自動發生器：內置兩組獨立PWM生成單元，可配置頻率與占空比，并映射至任意輸出端口，直接節省MCU資源；

Limp Home 功能：當系統進入跛行模式時，僅保留關鍵安全負載的驅動通道，確保車輛基本運行；

Bulb Inrush Mode (BIM)：專為白熾燈等高啟動電流負載設計，在過載保護觸發后自動重啟，確保負載正常啟動。

這些特性顯著降低了系統設計復雜度，減少了外部元件數量，助力客戶實現更緊湊、更具成本效益的設計方案。

二、智能診斷，提升系統可靠性

NSD56xxx-Q1 系列支持 OFF-State 與 ON-State 雙模式負載開路診斷（OLD），能夠在負載關閉或開啟狀態下精確檢測其連接狀態，增強系統自檢能力。特別是新增的 ON-State OLD，通過實時監測負載電流和輸出電壓，避免了傳統 OFF-State OLD 引起的 LED 微亮問題，提升了診斷精度與系統穩定性。

此外，該系列還具備 主動鉗位管（Active Clamp），在驅動繼電器、電磁閥等感性負載時，有效防止關斷瞬間產生的高壓損壞內部功率管。每個通道可在室溫下承受高達 50mJ 的鉗位能量，遠超典型應用中的需求，確保系統長期穩定運行。

三、靈活配置，適應多樣負載

針對不同應用場景的需求，NSD56xxx-Q1 提供了豐富的高低邊組合方案：

NSD56080：全低邊驅動；

NSD56602：7低邊+1高邊；

NSD56620：6低邊+2高邊；

NSD56242：4低邊+4高邊。

這種靈活性使得工程師可以根據具體項目需求選擇最合適的配置，無論是驅動簡單的LED指示燈，還是復雜的電動馬達，都能找到匹配的解決方案。

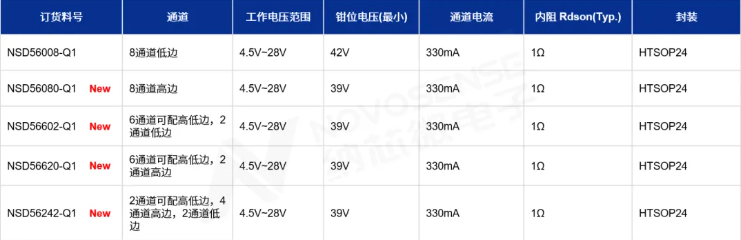

四、NSD56xxx-Q1選型表

NSD56008-Q1

NSD56080-Q1

NSD56602-Q1

NSD56620-Q1

NSD56242-Q1

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司代理銷售納芯微旗下全系列IC電子元器件，承諾100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。

五、車規認證，保障長期可靠性

所有型號均符合 AEC-Q100 Grade 1 車規標準，工作溫度范圍覆蓋 -40℃ 至 125℃，適用于嚴苛的車載環境。采用 HTSOP24 封裝（尺寸為8.65×3.9mm），不僅便于散熱管理，還進一步縮小了PCB布局面積，有助于實現更緊湊的系統設計。
