在開關電源、AC-DC適配器及工業控制設備中，安規電容（Safety Capacitor）是EMI濾波電路的關鍵元件，其核心功能不僅是抑制傳導干擾，更需滿足 IEC 60384-14 等國際安全標準，確保在失效時不會危及人身安全。正確理解其分類、參數與選型邏輯，對工程師實現合規、可靠且高性價比的設計至關重要。

X 與 Y 電容的功能區分

安規電容按應用場景分為兩類：

X電容：跨接于 L-N（火線-零線）之間，用于濾除差模干擾。典型值為0.1–10 μF，失效模式為短路，但因位于無接地回路，不會導致觸電風險。

Y電容：連接于 L-G 或 N-G（火/零線-地）之間，抑制共模干擾。由于直接關聯保護地，其容量受限（通常 ≤ 4.7 nF），以防漏電流超標；失效必須為開路，避免外殼帶電。

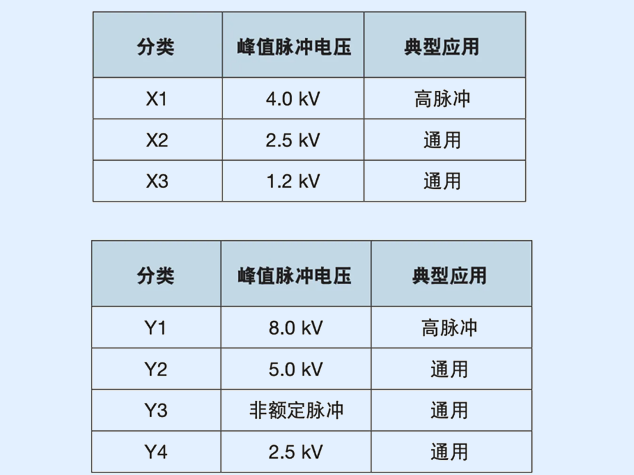

兩者均按耐受脈沖電壓能力分級（見圖1）：

X1/X2/X3：X1可承受 ≥ 4 kV 脈沖，X2為 ≥ 2.5 kV（最常用），X3無明確脈沖要求；

Y1/Y2/Y3/Y4：Y1（雙重絕緣，≥ 8 kV）、Y2（基本絕緣，≥ 5 kV）為主流，Y3/Y4較少見。

材料類型與性能權衡

盡管薄膜電容（如聚酯、聚丙烯）、陶瓷片式電容和MLCC均可用于安規場景，但其特性差異顯著：

值得注意的是，部分參數存在“交集”——例如某些高壓MLCC標稱容量可達10 nF，看似可替代Y電容，但若未通過IEC 60384-14認證，則不具備安規資質，不得用于L-G/N-G路徑。

選型關鍵考量因素

安全認證：必須選用明確標注X1/X2/Y1/Y2等級并通過UL、CQC、VDE等認證的器件；

額定電壓：Y電容額定電壓需 ≥ 250 VAC（對應300/400 VDC），X電容通常為275–310 VAC；

脈沖耐受：根據設備安裝類別（如III類過電壓環境）選擇對應等級；

可靠性與壽命：薄膜電容在高溫高濕下穩定性優于陶瓷，適用于嚴苛工業環境；

PCB布局與成本：貼片Y電容節省空間，但通孔薄膜X電容在大容量下更具性價比。

實踐建議

在初級側EMI濾波器中，X2薄膜電容 + Y2陶瓷電容 是最常見組合；

若空間受限，可評估認證安規MLCC，但需驗證其在溫度循環與焊接應力下的可靠性；

切勿用普通電容“臨時替代”安規電容——即使電氣參數匹配，安全風險極高。

綜上，安規電容選型不僅是參數匹配問題，更是安全、法規與系統可靠性的綜合決策。工程師應在滿足EMI性能的同時，嚴格遵循認證要求，并結合產品定位權衡材料、封裝與成本，方能實現穩健設計。
