在現代變頻冰箱設計中，系統復雜度顯著提升：高頻開關的PFC電路、變頻壓縮機驅動、多模塊通信（如人機交互、風扇控制、傳感器網絡）共存于同一電氣平臺。這種高密度集成對電氣安全與信號完整性提出了嚴苛要求。數字隔離器作為關鍵安規器件，正成為保障變頻冰箱“安全、穩定、高效”運行的核心技術之一。

隔離需求與技術優勢

變頻冰箱中，低壓控制側（MCU、通信模塊）與高壓功率側（PFC、壓縮機逆變器）之間存在數百伏電位差，且功率開關器件（如IGBT或MOSFET）在高頻切換時會產生強烈的dV/dt噪聲。若無有效隔離，此類噪聲將通過地線或信號線耦合至敏感數字電路，引發誤觸發、通信丟包甚至系統宕機。數字隔離器通過電容耦合或磁耦合方式，在物理上切斷直流通路，僅允許數字信號穿越隔離屏障，從而：

消除接地環路；

阻斷共模噪聲傳播；

保障低壓側人員與設備安全；

實現控制信號的高保真?zhèn)鬏敗?/p>

華普微數字隔離器產品線解析

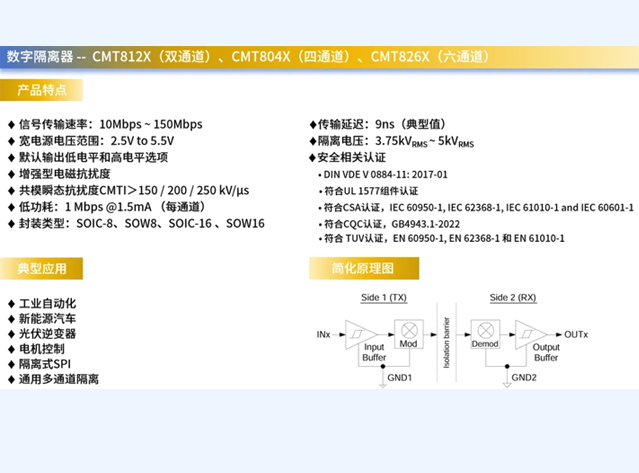

代理銷售華普微旗下全系列IC電子元器件-中芯巨能為您推薦華普微的CMT812X（2通道）、CMT804X（4通道）、CMT826X（6通道）系列標準容耦隔離器，采用SiO?絕緣柵結構，具備以下關鍵參數：

5 kV RMS 隔離耐壓（1分鐘）；

8 kV 浪涌抗擾能力；

>250 kV/μs 共模瞬變抗擾度（CMTI），可有效抑制高壓側快速電壓跳變對信號邊沿的干擾；

超低輻射與功耗：通過優化高頻載波與I/O緩沖器設計，滿足IEC 61000-4系列EMC標準（ESD、EFT、浪涌、輻射發射）；

40年以上預期壽命，滿足家電長期可靠運行需求。

對于功率驅動場景，CMT8602X增強型雙通道隔離柵極驅動器更為適用：

4A拉電流 / 6A灌電流峰值輸出，可驅動高達5 MHz的功率開關；

5700 V RMS增強型隔離，CMTI ≥ 150 kV/μs；

獨立通道控制（INA/INB），支持死區時間（DT）電阻編程；

輸入/輸出側UVLO保護，確保欠壓時不誤觸發；

CMOS/TTL兼容輸入，便于與MCU或DSP直接接口。

典型應用架構

在變頻冰箱系統中，數字隔離器部署于兩大關鍵鏈路：

信號隔離：MCU與通信模塊（如Wi-Fi、BLE）、人機交互面板、風扇控制器之間采用標準數字隔離器（如CMT804X）。此舉可防止壓縮機或PFC產生的高頻噪聲通過共地耦合至通信總線，確保UART、I2C或GPIO信號穩定傳輸。

功率驅動隔離：MCU至PFC控制器、壓縮機MCU至逆變橋臂之間采用隔離柵極驅動器（如CMT8602X）。該方案不僅實現高低壓電氣隔離，還提供足夠驅動電流以快速開關功率器件，降低開關損耗，同時通過高CMTI抵御母線電壓瞬變干擾。
