LM358AP是TI德州儀器的一款2 通道 30mA 每通道 20nA 65 dB 儀表運算放大器，代理銷售TI德州儀器全系列IC電子元器件-中芯巨能，為您提供LM358AP中文資料，附引腳圖和原理圖等內容。

LM358AP中文資料

LM358AP描述

LM358AP由兩個獨立的高增益頻率補償運算放大器組成，設計用于在較寬的電壓范圍內采用單電源或分離電源供電。如果電源之間的電壓差為 3V 至 32V，并且 V CC比輸入共模電壓至少高 1.5V，則也可以使用分離電源進行操作。低電源電流消耗與電源電壓的大小無關。應用包括傳感器放大器、直流放大塊以及所有傳統運算放大器電路，現在可以在單電源電壓系統中更輕松地實現這些電路。例如，這些器件可以直接通過數字系統中使用的標準 5V 電源進行操作，并且可以輕松提供所需的接口電子器件，而無需額外的 ±5V 電源。

LM358AP特點

? 供應范圍廣

– 單電源：3V 至 32V

– 雙電源：±1.5V 至 ±16V

? 低電源電流消耗，與電源電壓無關：0.7 mA（典型值）

? 寬單位增益帶寬：0.7 MHz

? 共模輸入電壓范圍包括接地，允許直接感測接地附近

? 低輸入偏置和失調參數

– 輸入失調電壓：3 mV（典型值）

– 輸入失調電流：2 nA（典型值）

– 輸入偏置電流：20 nA（典型值）

? 差分輸入電壓范圍等于最大額定電源電壓：32 V

? 開環差分電壓增益：100 dB（典型值）

? 內部頻率補償

? 對于符合MIL-PRF-38535 的產品，所有參數均經過測試，除非另有說明。對于所有其他產品，生產過程不一定包括所有參數的測試。

LM358AP應用

? 藍光播放器和家庭影院

? 化學和氣體傳感器

? DVD 刻錄機和播放器

? 數字萬用表：工作臺和系統

? 數字萬用表：手持式

? 現場發射器：溫度傳感器

? 電機控制：交流感應、有刷直流、無刷直流、高壓、低壓、永磁和步進電機

? 示波器

?電視：液晶電視

? 使用Modbus 的溫度傳感器或控制器

? 體重秤

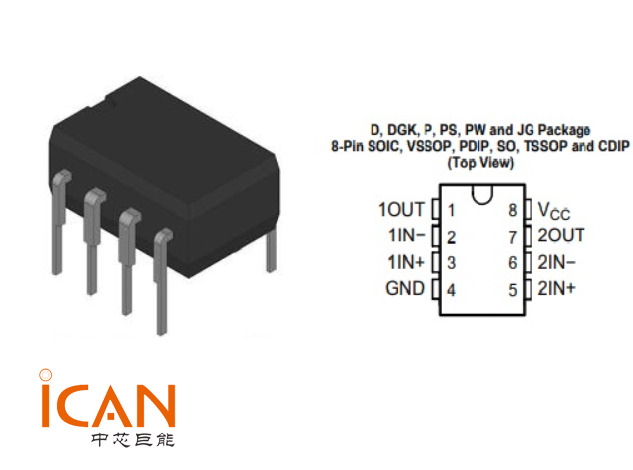

LM358AP引腳圖

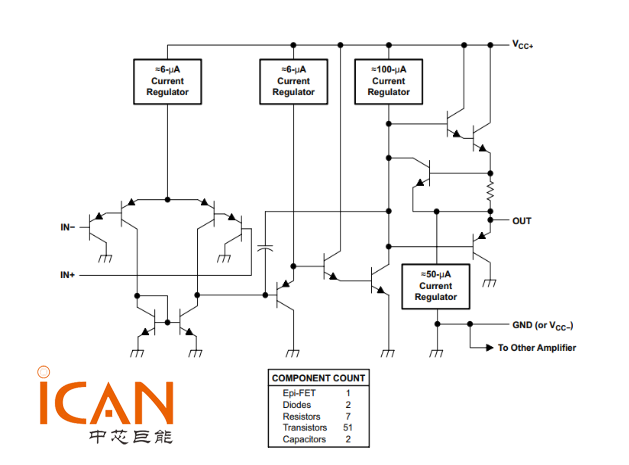

LM358AP原理圖

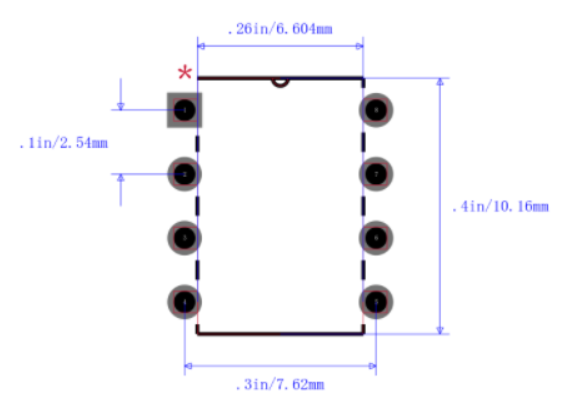

LM358AP封裝

如需LM358AP數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LM358AP制造商

德州儀器 (TI) 是一家總部位于 德克薩斯 州 達拉斯的美國科技公司，為世界各地的電子設計師和制造商創造和制造半導體和集成電路。按銷售額計算，它是全球十大半導體企業之一。占公司收入80%以上的模擬芯片和嵌入式處理器是公司的主要業務。TI 還生產計算器、微控制器和多核處理器，以及 TI 數字光處理 技術 和 教育技術。截至2016年，該公司在全球擁有45,000項專利。

成立于 1930 年的地球物理 服務公司 (  Geophysical Service Incorporated)重組后 ，德州儀器 ( TI )于 1951 年成立。  1954 年，TI 開發并制造了世界上第一個商用   硅晶體管，以及第一臺 晶體管收音機。1958 年，Jack Kilby在 TI 中央研究實驗室 工作時設計了集成電路。1967 年，TI 率先推出了手持式計算器，并于 1970 年推出了首款單芯片微控制器，將所有計算元件集成到一塊硅片上。

數字光處理器件（也稱為 DLP 芯片）由德州儀器 (TI) 于 1987 年設計 ，是該公司屢獲殊榮的 DLP 技術和DLP 影院的基礎  。1990 年，TI 開發了標志性的 TI-81  圖形計算器，該計算器迅速成為圖形計算器 業務的市場領導者 。1997 年，TI 將其國防部門出售給雷神公司，使其能夠更加專注于數字解決方案。  2011 年 收購美國國家半導體后，該公司擁有了由 45,000 種模擬器件和客戶端設計工具組成的組合產品組合。
