輸入失調電壓（Input Offset Voltage, Vos）是衡量運算放大器精度的核心參數之一。理想運放中，當兩輸入端電壓相等（即差分輸入為零）時，輸出應為零。然而，由于制造工藝中晶體管、電阻等元件的微小失配，實際運放即使在輸入短接時，輸出仍存在等效的微小輸入電壓偏差，即Vos。

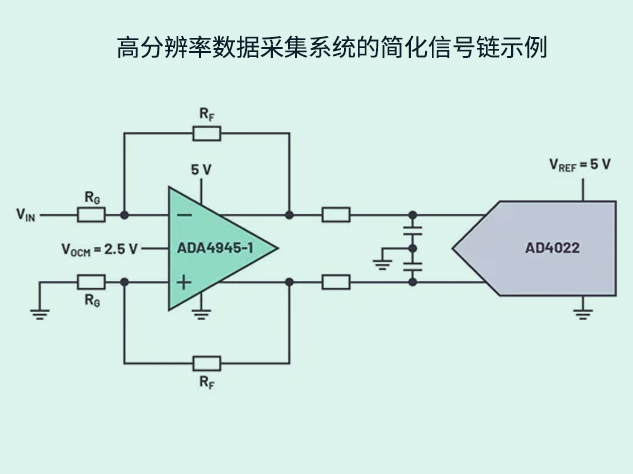

該偏差經放大器增益放大后，會直接疊加在輸出信號上，導致測量誤差。在高精度信號鏈應用中，如醫療設備（ECG/EEG）、工業傳感器調理、精密數據采集系統，Vos成為影響系統零點精度與分辨率的關鍵因素。典型精密運放的Vos在幾十至幾百微伏（μV）范圍，而通用型器件可能高達毫伏級。

GS6011：超低Vos與可編程校準

GS6011是一款高精度、可編程運算放大器，其輸入失調電壓性能顯著優于同類產品：

典型Vos：50 μV

最大Vos：400 μV（工業溫度范圍）

如此低的失調水平，使其在增益較高或信號微弱的應用中，能有效抑制直流誤差，提升系統信噪比與測量準確性。

可編程失調調節功能

GS6011集成可編程校準電路，允許用戶通過外部接口（如I2C或數字引腳）對輸入失調電壓進行動態調節。該功能相當于在運放內部嵌入一個“數字電位器”，用于微調輸入級的偏置點，從而主動補償制造失配帶來的Vos。

優勢包括：

設計靈活性：可在系統校準階段一次性寫入補償值，或在運行時動態調整，適應溫度漂移或老化效應。

降低系統成本：減少對外部調零電路（如機械電位器、DAC偏置網絡）的依賴，簡化PCB布局。

提升可靠性：避免機械電位器因振動或氧化導致的性能退化。

應用場景與設計考量

在傳感器信號調理電路中，例如熱電偶、橋式壓力傳感器或光電二極管跨阻放大，輸入信號常為mV甚至μV級。若使用Vos較大的運放，初始零點誤差可能遠超信號幅值，迫使系統在后續ADC或MCU中進行復雜校準。

采用GS6011后，其低Vos特性可顯著降低前端直流偏移，配合可編程校準功能，可在出廠時完成一次性調零，確保系統長期穩定性。此外，該器件通常具備低噪聲、低漂移與軌到軌輸入/輸出特性，進一步優化精密模擬前端性能。
