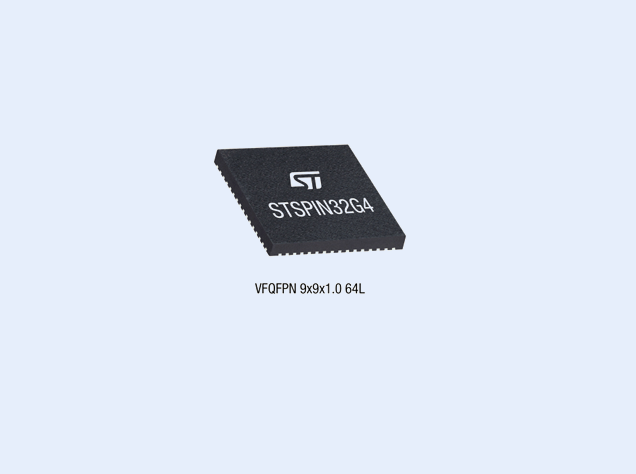

STSPIN32G4是意法半導體推出的高集成度、高靈活性的三相無刷電機控制器，集成了柵極驅動、電源管理與高性能MCU，適用于工業控制、家電、電動工具及機器人等對空間和效率要求嚴苛的應用場景。其系統級封裝（SiP）設計顯著減少外圍元件數量，優化PCB布局，降低BOM成本。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您介紹STSPIN32G4 中文技術參數詳解、附引腳圖及原理圖。

STSPIN32G4 中文技術參數詳解

核心架構與集成特性

STSPIN32G4采用模塊化設計，整合三大核心功能模塊：

三相半橋柵極驅動器

支持1A源/灌電流能力，可直接驅動外部MOSFET。集成自舉二極管與交叉導通保護（互鎖）機制，防止上下橋臂直通。內置VDS監控電路，實時檢測六個MOSFET的漏源電壓，當任一器件出現過壓時，立即關閉所有柵極輸出，提升系統魯棒性。過壓閾值通過SCREF引腳可調。

嵌入式電源管理系統

支持從電機電源VM（5.5V–75V）自啟動供電：

可編程降壓穩壓器：集成MOSFET，輸出VCC（8V/10V/12V/15V可選），最大電流200mA，用于柵極驅動；

3.3V LDO：由REGIN供電，輸出150mA，為MCU核心與邏輯電路供電；

待機低功耗LDO：靜態電流僅15μA（典型值），支持低功耗模式運行。

所有穩壓器均可旁路，支持外部電源供電，提升系統設計靈活性。

高性能STM32G431 MCU內核

基于ARM? Cortex-M4?內核，主頻高達170MHz，集成FPU與MPU，支持高級電機控制算法。關鍵外設包括：

2個12位、4Msps ADC（最多19通道）

2個專用16位PWM定時器（用于電機控制）

7個通用16位定時器

4個12位DAC、4個超快比較器、3個運算放大器（支持PGA模式）

數學加速單元：CORDIC（三角函數）、FMAC（濾波）

接口：I2C、SPI、UART、CAN

128KB Flash（帶PCROP保護）、32KB SRAM（帶奇偶校驗）、40個GPIO

電機控制模式與算法支持

STSPIN32G4支持多種控制拓?fù)洌脩艨赏ㄟ^配置寄存器靈活選擇：

無傳感器或有傳感器FOC（磁場定向控制）

單/雙/三電阻電流采樣

六步方波控制

高級位置/扭矩閉環控制

借助CORDIC與FMAC硬件加速器，可高效運行復雜控制算法，滿足高動態響應需求。

多電機控制與擴展能力

通過I2C接口，STSPIN32G4可外接額外的三相驅動器（如STDRIVE101），實現雙獨立BLDC電機控制，適用于雙輪驅動、協同運動等應用，大幅節省BOM與空間。

保護機制與調試支持

全面保護：熱關斷、短路、過載、UVLO

工作溫度范圍：-40°C 至 +125°C（工業級）

支持SWD/JTAG調試與固件燒錄

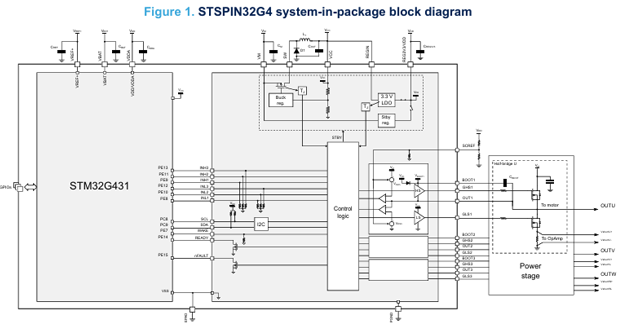

STSPIN32G4 原理圖

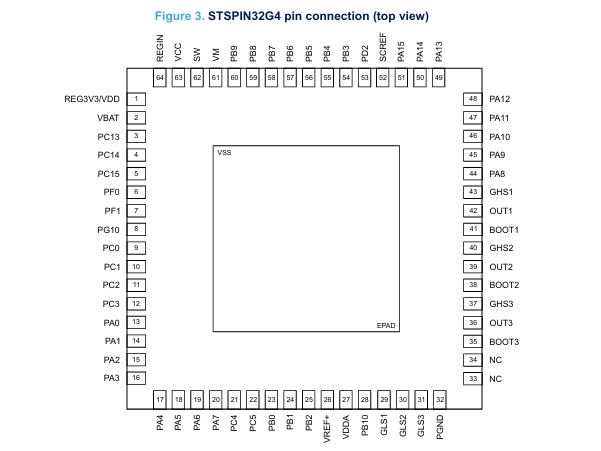

STSPIN32G4 引腳圖
