R5F513T5A是瑞薩電子RX13T系列中的一款32位微控制器，專為高效、高集成度的無刷直流（BLDC）與永磁同步電機（PMSM）變頻控制應用設計。該器件基于RXv1 CPU內核，主頻32MHz，提供3.12 CoreMark/MHz的處理性能，集成浮點運算單元（FPU），顯著提升電機控制算法中坐標變換、PI調節等浮點運算效率，適用于中低端電機驅動系統。瑞薩電子代理商-中芯巨能R5F513T5A中文參數詳解，附引腳圖及原理圖。

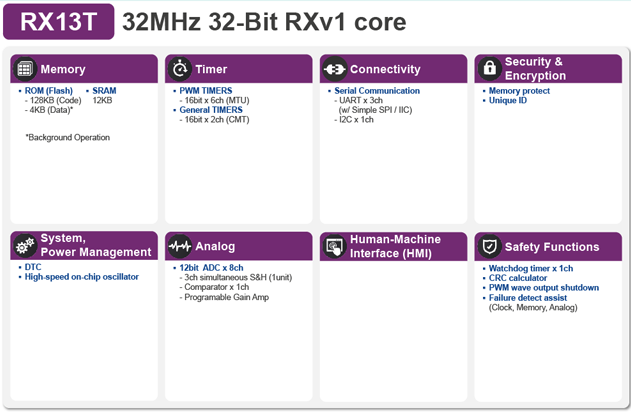

核心特性與外設資源

1. 電機控制專用外設

MTU3（多功能定時器脈寬調制器）：支持三相互補PWM輸出，具備可編程死區時間、緊急關斷（DTI）和同步ADC觸發功能，適用于FOC、六步換向等控制策略。

12位ADC：8通道輸入，支持3通道同步采樣/保持，可用于雙電阻或單電阻電流檢測方案，實現精確的相電流反饋。

可編程增益放大器（PGA）×3：增益范圍1–32倍可調，用于放大微弱電流檢測信號，降低外部信號調理電路復雜度。

比較器×3：可用于過流保護、轉子初始位置檢測或硬件級故障響應，提升系統安全性。

2. 存儲與時鐘

集成128KB程序閃存、12KB SRAM及4KB數據閃存，后者可用于存儲校準參數、運行日志或用戶配置，無需外掛EEPROM。

內置±1.0%精度高速內部振蕩器（HOCO），支持32MHz輸出，省去外部晶振及其匹配電路，減小PCB面積并降低BOM成本。

3. 電源與工作環境

工作電壓范圍寬：2.7V–5.5V，兼容3.3V與5V系統，適用于電池供電或工業電源場景。

工作溫度：-40°C 至 +105°C（Tj），環境溫度Ta = -40°C 至 +85°C，滿足工業與家電應用的嚴苛環境要求。

封裝與I/O配置

R5F513T5A提供多種封裝選項：

LQFP32 / HWQFN32：23個I/O端口，適用于引腳受限的緊湊型設計。

LQFP48 / HWQFN48：39個I/O端口，支持更多外設連接與功能擴展。

HWQFN封裝（5×5 mm）具有更優的熱性能與空間利用率，適用于高密度PCB布局。

應用領域與開發優勢

該MCU廣泛應用于：

家電電機：吸塵器、冰箱風機、洗衣機泵、空氣凈化器。

工業小型電機：小型泵、風扇、機器人關節電機。

低成本BLDC方案：替代傳統8/16位MCU，提升控制精度與能效。

R5F513T5A為中低端電機控制應用提供了高性能、高集成度且易于開發的MCU解決方案，適用于追求成本、性能與可靠性平衡的智能家電與工業設備。

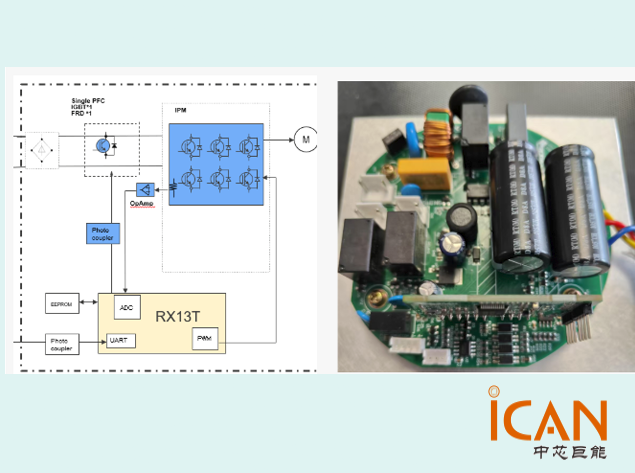

R5F513T5A原理圖

R5F513T5A引腳圖
