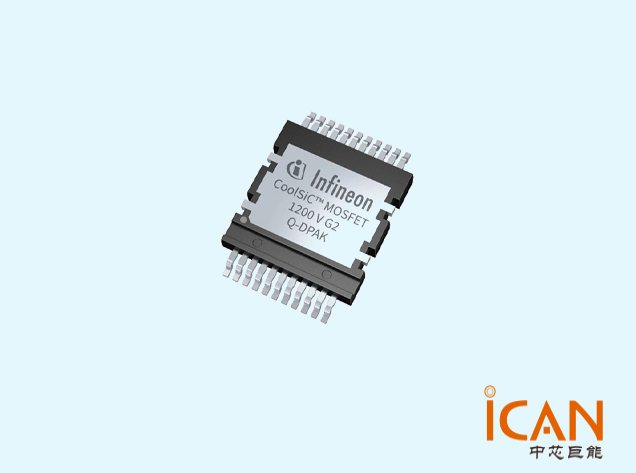

英飛凌科技近日宣布擴展其第二代CoolSiC? MOSFET 1200V產品線，新增Q-DPAK（Quad-Flat No-Lead Package with Exposed Pad on Top）頂部散熱分立器件。這一系列器件專為工業應用設計，特別適用于電動汽車充電、光伏、不間斷電源（UPS）、固態斷路器（SSCB）、工業驅動、人工智能（AI）及網聯自動駕駛汽車（CAV）等領域。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹該系列產品特性、產品型號及應用領域。

產品概述

Q-DPAK封裝通過簡化組裝流程并保持卓越的散熱性能，幫助客戶降低系統成本。與傳統的底部散熱方案相比，頂部散熱設計允許更優化的PCB布局，減少寄生元件和雜散電感的影響，同時提供增強的熱管理性能。這種封裝方式不僅提高了系統的整體效率，還支持自動化組裝，進一步降低了制造成本。

關鍵特性

SMD頂部散熱封裝：采用表面貼裝技術（SMT），便于自動化生產，同時頂部散熱設計有助于提高熱傳導效率。

低雜散電感設計：優化內部結構，減少雜散電感，提高開關速度和系統穩定性。

第二代CoolSiC?技術：基于先進的碳化硅材料，具備增強的開關性能和FOM（Figure of Merit）系數，顯著降低導通電阻和開關損耗。

.XT擴散焊技術：確保高可靠性的電氣連接，提升長期運行穩定性。

模塑化合物與槽設計：使用CTI＞600的模塑化合物和CD＞4.8mm的模塑槽，提供優異的耐濕性能和絕緣性能。

雪崩魯棒性、短路耐受能力及功率循環可靠性：經過嚴格測試，確保在極端條件下的可靠運行。

產品型號

IMCQ120R007M2H

IMCQ120R010M2H

IMCQ120R017M2H

這些型號分別對應不同的導通電阻值，滿足不同應用場景的需求。如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。

應用價值

更高功率密度：得益于高效的熱管理和低損耗特性，能夠在更小的空間內實現更高的功率輸出。

支持自動化組裝：SMD封裝適合自動貼片機操作，提高生產效率。

簡化設計復雜度：優化的電氣設計減少了外部元件需求，簡化了電路板布局。

卓越的熱性能表現：頂部散熱設計有效降低結溫，延長器件壽命。

降低系統功率損耗：低導通電阻和開關損耗有助于提高整體能效。

支持950V RMS工作電壓：適用于高壓應用環境，確保安全可靠運行。

高可靠性設計：通過多項可靠性測試，保證長期穩定運行。

降低總體成本：綜合考慮材料、制造和維護成本，提供更具競爭力的解決方案。

競爭優勢

更高的功率密度：相比傳統封裝，Q-DPAK封裝在相同體積下可實現更高的功率輸出。

顯著提升熱性能：頂部散熱設計優于底部散熱方案，有效降低熱阻。

簡化電氣設計流程：減少外部元件數量，簡化電路設計，加快產品上市時間。

應用領域

光伏：適用于太陽能逆變器中的DC-DC轉換和DC-AC逆變。

電動汽車充電：用于車載充電器（OBC）和直流快充站。

不間斷電源（UPS）：提高UPS系統的效率和可靠性。

固態斷路器（SSCB）：實現快速響應和高可靠性保護。

人工智能（AI）：支持高性能計算設備的高效電源管理。

工業驅動：用于電機驅動器中的功率轉換。

網聯自動駕駛汽車（CAV）：支持高級駕駛輔助系統（ADAS）和車載信息娛樂系統的高效電源解決方案。

結語

英飛凌推出的第二代CoolSiC? MOSFET Q-DPAK封裝產品，不僅在性能上實現了顯著提升，還在成本和可靠性方面提供了全面的優勢。通過采用先進的封裝技術和材料，這些器件為工業應用提供了高效、可靠且經濟的解決方案。對于尋求高性能、低損耗和高可靠性的工程師而言，這款新產品無疑是一個值得考慮的選擇。
